Щепорез из болгарки своими руками

2 бюджетных варианта самодельных траворезок: конструктив и детали

Задумались, куда деть траву, которую вы скосили на участке, листву, стебли и ботву? Один из вариантов — измельчить «даровой ресурс» и пустить его в дело. На компост или на корм для мелкой животинки. Для этого вам нужна траворезка. Не хотите переплачивать за магазинную? Изготовьте её своими руками, за недорого, как это сделали пользователи портала.

Содержание:

• Самодельная траворезка «Монстр» из болгарки и оцинкованного бака
• Измельчитель травы и кукурузолущилка с движком «Made in USSR»
• Особенности эксплуатации самоделок и пути их усовершенствования

Траворезка своими руками с приводом от болгарки

У меня на даче растут берёзы. С деревьев падает листва. Приходится её убирать, сжигать, забивать компостную яму. Листва долго гниёт. Я решил её измельчить. Для этого нужна траворезка. Посмотрел, что мастерят в интернете. Включил мозги и вот, что у меня получилось.

Вам понравился недорогой вариант садового измельчителя? Читайте статью дальше и узнайте, как сделать самоделку из болгарки и металлического бака. Tok2Z действовал так:

1. Он подумал, чем крутить ножи измельчителя. Выбор невелик — поставить движок от стиральной машины, или купить электромотор. По словам пользователя — двигатель от стиралки слабый, а приобретать трёхфазник, и, переделывать его на одну фазу, не хотелось.
2. Tok2Z купил на рынке, за 2 тыс. руб., старую болгарку, мощностью 2 кВт и ножи от газонокосилки за 700 руб. Заказал у токаря переходную втулку, потратив еще 500 руб.
3. Сварил раму, поставил на неё оцинкованный бак от воды. Собрал конструкцию и включил траворезку.

Обороты сумасшедшие. Кинул в бак лопату листьев, а их выдуло! Проверил, куда идёт поток. С краю бака воздух идёт вверх, а посередине засасывает. Вырезал кольцо из оцинковки и установил в центре бака. Бросил листву. Ножи её измельчили как надо, и она вылетела в нижнюю трубу.

Чтобы измельчить траву в совсем мелкую фракцию, пользователь установил перед «выхлопной» трубой уголок.

Траворезка измельчает листья прямо в компостную яму.

Сравните: куча листвы.

Траворезка молотит всё — траву, листву. Иногда, вместе с листвой, попадается проволока. Камешки. Кусочки металла. Камни измельчитель крошит. Железо нет. Приходится выключать, искать мусор и выбрасывать его. Грохот при этом ужасный. Из недостатков — тонкие стенки бака. Пробивает. Буду переделывать. Сделаю бак из листа железа толщиной 1-2 мм.

Универсальная траворезка и кукурузолущилка

Я тоже сделал траворезку. В основном использую для измельчения травы для птицы. Основа самоделки — килловатный мотор, сделанный ещё в СССР. Купил за 1400 руб. Работает отлично. Движок трёхфазный, но переделан на работу от сети в 220 Вольт.

Изготовление самодельной траворезки пошагово:

1. Во фланце просверлили отверстия и нарезали резьбу.

1. Ножи сделали из куска старой ржавой двуручной пилы.

1. Ножи прикрутили к фланцу.

1. Станину траворезки изготовили из листа металла толщиной 4 мм. К квадрату приварили полосу металла сечением 4х40 мм, которую согнули по окружности. В центре станины просверлили отверстие.

Я согнул полосу молотком, ударами по металлу на губках тисков. Радиус контролировал по кругу, начертив его на станине.

На финише пользователь приварил к основанию ножки. Закрепил электрический двигатель. Сделал большой бак с крышкой, чтобы из траворезки, во время работы двигателя, не вылетел мусор.

Бак, для удобства использования измельчителя травы, снимается.

Кукурузолущилка из траворезки

Алекс Нк решил, на основе траворезки, изготовить механизм для лущения кукурузы. Получился агрегат «два в одном». Чтобы изготовить самоделку нужно:

• Вырезать из металла диск.

• Просверлить в нём отверстия под болты М6.

• Переделать основание, чтобы выходное отверстие находилось внизу. Так и трава измельчается мельче, и кукуруза не рубится в сечку.

• Диск прикрутили к фланцу.

Бак переделали. К нему присоединили «отражатель» для выброса кукурузных «кочанов» в ведро.

Траворезка-кукурузолущилка в сборе.

Места для хранения крепежа.

Чтобы трава не наматывалась на вал двигателя, пользователь поставил защиту — кольцо.

Экспериментально установил, что оптимальный вариант измельчения травы — два ножа. Четыре ножа превращают траву в кашу. Ещё молотил яблоки для птицы. Одно ведро яблок измельчается за 4-5 минут. Получилась траворезка-овощерезка-фрукторезка.

Выводы

Сделать траворезку по силам большинству домашних мастеров. В качестве бака используйте «флягу» из-под масла, бочку и т.д. Для изготовления самоделки вам потребуется набор инструментов:

• болгарка;
• дрель;
• сварочный инвертор;
• набор слесарных инструментов.

Основная расходная часть — двигатель. Пользователи использовали б/у приводы. Выгодно ли делать траворезку своими руками? Сравните цены на заводские модели и посчитайте, во сколько вам обойдётся покупка деталей для самоделки. Не забудьте прибавить временные затраты.

Хотите узнать больше? Задайте вопрос авторам траворезок в теме Самодельная Траворезка «Монстр 2015».

• Фотоинструкция по самостоятельному изготовлению профилегиба за 2000 рублей из запчастей от старых автомобилей и велосипедов, подшипников, резьбовой шпильки и швеллера.
• 5 вариантов козел для распиливания брёвен на дрова — дешёвые самодельные приспособления для распиливания брёвен на чурбаки и колки дров: чертежи, конструктив, опыт использования.
• Универсальная самодельная стойка под болгарку с поворотным механизмом, эксцентриковым зажимом и резом металла в двух плоскостях.

САМОДЕЛКИН ДРУГ

Как сделать зернодробилку из УШМ болгарки своими руками

Уважаемые посетители сайта «Самоделкин друг» из предоставленного Юрием Алиевым материала вы узнаете, как самостоятельно собрать зернодробилку на базе УШМ (угло-шлифовальной машинки) своими руками.. Проживая в частном доме, у владельцев всегда есть возможность завести какую либо животинку, будь то куры, утки, кролики, а вот корм для них необходим соответствующий состоящий из измельченных фракций зерновых культур, по просту комбикорм. Для приготовления и измельчения зерна понадобится зернодробилка, ее вполне можно сделать своими руками из подручных инструментов, а именно из УШМ (болгарки) и небольшой кострюли которая играет роль загрузочного бункера, так же понадобиться пластина закаленной стали в данном случае -это тример от бензокосы.

Крепление сварено из уголка, крепление бункера в 4х точках. Режущий нож сделан из тримера, вырезана средняя часть и сделан простой двусторонний нож. Каждая сторона лезвия затачивается по ходу направления вращения. Бункером служит обычная алюминиевая кастрюля с крышкой. Оборотов болгарки хватает чтоб за считанные секунды превратить любую крупу в комбикорм, далее ее можно расходовать на корм животным или в качестве подкормки для ловли рыбы.

Материалы

• УШМ (болгарка)
• алюминиевая кастрюля
• пластина каленой стали
• уголок
• крепеж

Инструменты

• сварочный инвертор
• УШМ
• дрель
• наждак
• гаечные ключи
• отвертка

Пошаговая инструкция по изготовлению зернодробилки-крупорушки из болгарки своими руками.

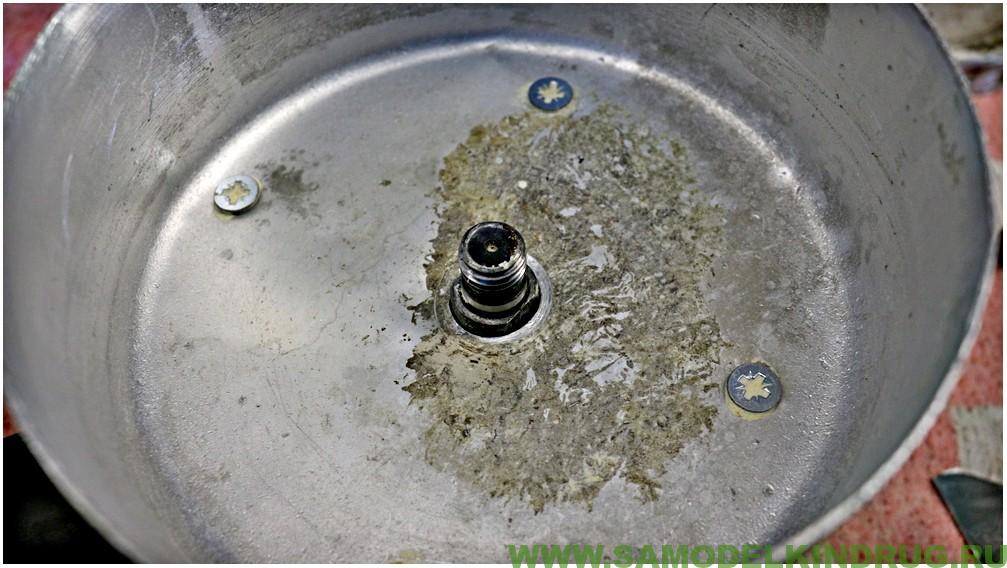

Нож крупорушки сделан из триммера. Заточка производится по ходу вращения ножа. Бункером для загрузки крупы и зерна является алюминиевая кастрюля. Для лучшей установки ножа дополнительно ставиться кольцо. Крепление. Характеристики УШМ Для закрепления пройденного материала можете посмотреть видео. Приятного просмотра.

Как сделать измельчитель веток своими руками: подробные мастер-классы

Измельчитель веток (шредер) — это садовое оборудование, применяемое для дробления отходов, образующихся при скашивании травы, обрезке деревьев и кустарников. Он позволяет минимизировать тяжёлый физический труд при получении из растительной массы экологически чистого органического удобрения. Измельчитель веток нетрудно сделать своими руками.

Для его изготовления обычно используют электромоторы от стиральной машины, триммера, циркулярки, плиткореза и других подобных агрегатов.

Состав конструкций, особенности изготовления

Измельчитель веток и травы — незаменимый помощник в работе на огороде и в саду, но приобретение его связано с существенными денежными затратами. А поскольку конструктивно шредер несложен, его можно собрать самостоятельно из старого оборудования и доступных материалов.

Садовый измельчитель состоит из следующих основных узлов:

• электрический или бензиновый двигатель;
• стационарные или съёмные ножи, установленные на рабочем валу;
• металлическая или деревянная рама;
• ёмкость для срезанной растительности;
• защитная крышка для безопасности;
• короб для выхода переработанной массы;
• система запуска и контроля.

Ёмкость для загрузки срезанной растительности обычно делают круглой, из металла или толстостенного пластика. Подойдёт большая кастрюля, железная или пластиковая садовая бочка, а также корпус старой стиральной машины. Она должна обязательно прикрываться крышкой для защиты глаз от вылетающих при работе частиц. Короб, который нужен для выгрузки перемолотых отходов, гнут из листовой жести.

Принцип работы измельчителя в том, что вращение вала двигателя подаётся на ножи напрямую либо через цепную или ременную передачу. Измельчённая растительность поступает в ящик для выгрузки травяной массы.

По принципу работы одни садовые шредеры похожи на шнековые мясорубки, а другие — на кофемолки с ножами. В качестве привода берут электрические или бензиновые двигатели внутреннего сгорания (ДВС) от старой, неиспользуемой техники. Модели с ДВС удобнее своей мобильностью — не нужна привязка к электросети, но они гораздо дороже в изготовлении и сложнее в использовании, чем с электродвигателями.

Виды режущих элементов для самодельных шредеров

Толщина помола веток зависит от используемых ножей. Домашние измельчители оснащаются рубящими насадками разных типов:

• пластинчатыми (с одной или несколькими пластинами);
• дисковыми (с двумя или более лезвий);
• фрезерными.

Пластинчатые ножи являются по сути плоскими режущими элементами. Вращаясь, они очень мелко перемалывают все растительные отходы в кашицу. При переработке крупных веток такие лезвия нуждаются в частой заточке.

Дисковые режущие конструкции рассчитаны на мягкие растительные отходы. Самый простой такой нож представляет собой диск с двумя горизонтально расположенными лезвиями. Они применяются для измельчения травы и веток до 2,5 см в диаметре. В более сложном исполнении полотен для дробления может быть 4 или 6 штук. Их работа, как правило, выполняется в вертикальной плоскости, измельчая растения до 4 см в диаметре.

Фрезерные режущие элементы представляют собой вал с закреплёнными на нём пластинчатыми или дисковыми ножами.

Зависимость толщины перерабатываемых сучьев от мощности электродвигателя и интенсивности работы:

Зернодробилка из болгарки

С целью обработки зерна в условиях небольших фермерских хозяйств нередко используется зернодробилка. Своими руками из болгарки изготовить подобное оборудование будет довольно просто, но при условии наличия необходимых материалов, чертежей и инструментов, а также соответствующих навыков.

Принцип действия зернодробилки

Разбираясь, как может быть изготовлена дробилка зерна своими руками из болгарки, следует более подробно ознакомиться с принципом работы подобного оборудования. Он отличается простотой и предполагает, что после загрузки зерна в специальный отсек оно попадает в рабочую камеру, где измалывается до нужной величины.

Для сортировки готового продукта используется сито нужного диаметра, позволяющее распределить готовый продукт по размеру частиц. В качестве основного рабочего элемента, посредством которого осуществляется помол, используются молотки или ножи. Вращаясь с большой скоростью, они быстро раздрабливают сырье.

Подобные приборы незаменимы для фермерских хозяйств, где возникает потребность в приготовлении кормов для различных птиц и прочих домашних животных.

Самодельные агрегаты подойдут при небольшом объеме приготовления, а для большого количества животных лучше использовать модели заводского производства.

Процесс изготовления

Выясняя, как сделать зернодробилку своими руками, необходимо ответственно отнестись к процессу проектировки и сборки будущего устройства, поскольку от этого напрямую зависит качество готового изделия. Для сборки мастеру потребуется стандартный набор инструментов, а также дрель с набором сверл, лобзик, зубило и ножи.

Подготовка чертежей

Существует несколько разновидностей подобного устройства, в связи с чем необходимо заранее определиться с изготавливаемой моделью. От её типа напрямую зависит количество необходимых материалов, а также непосредственно процесс сборки. Самым простым вариантом является бытовая крупорушка из болгарки, где в качестве рабочей камеры используется кастрюля.

Необходимые материалы

Для того чтобы дробилка для зерна соответствовала всем ожиданиям и отличалась длительным сроком службы, при её сборке следует использовать только качественные материалы с минимальной степенью износа. Это угло-шлифовальная машина, на основе которой будет собираться новый прибор.

Потребуются и другие материалы:

• кастрюля нужного объема;
• ножи, которые будут использоваться в качестве основного рабочего элемента. С этой целью рекомендуется использовать изделия, толщина которых не менее 3 мм;
• крепежные элементы — болты, уголки, гайки;
• листовая фанера с толщиной не менее 1 см;
• емкость для загрузки и выгрузки зерна — может использоваться 5-литровая бутыль от воды или аналогичный предмет.

Также в процессе сборки можно использовать металлические скобы, с помощью которых можно будет закрепить болгарку к основанию будущего прибора. При желании фанеру для корпуса дробилки можно заменить на другой материал, например, металл или доски.

Порядок сборки

После того как все необходимые материалы и чертежи были соответствующим образом подготовлены, следует приступать непосредственно к процессу сборки. Потребуется изготовить сито, используя старую кастрюлю. Для этого нужно с помощью дрели сделать в ней несколько отверстий нужного диаметра, через которые молотое зерно будет попадать в емкость для готового продукта.

Затем следует приступать к формированию основания и последующим действиям, придерживаясь следующей инструкции:

1. Вырезать в листе фанеры отверстия для УШМ, а также прикрепить скобу, используя болты или другие аналогичные элементы.
2. Установить в сделанные отверстия болгарку, после чего смонтировать рабочие ножи. Они могут быть оснащены как 4-мя, так и 2-мя лопастями, однако в первом случае эффективность прибора будет значительно выше.
3. Закрепить на получившейся конструкции отсек для сырья, изготовленный из пластиковой бутылки, после чего разместить полученный прибор на емкости для перемолотого зерна.

Подобный вариант подойдет при необходимости получать зерно среднего и крупного помола, однако для более мелкого аналога следует воспользоваться альтернативной конструкцией. Она предполагает установку рабочих ножей, присоединенных к УШМ непосредственно в дне кастрюли, через специально вырезанные отверстия.

Такое устройство будет отличаться невысокой производительностью, однако отлично подойдет для приготовления небольших порций зерна мелкого помола. Крайне важно при сборке этого агрегата установить прокладку на вал, что позволит избежать попадания загрязнений в механизм и его поломки. Чтобы избежать распространения пыли в помещении, настоятельно рекомендуется использовать крышку.

Устройство для мелкого помола может использоваться не только для дробления зерновых культур, но и для решения других задач, например, для приготовления сахарной пудры или комбинированных кормов.

Заключение

Зернодробилка, изготовленная из болгарки, представляется недорогим и эффективным решением, подходящим для перемалывания небольшого количества сырья. С помощью подручных материалов и инструментов её легко собрать своими руками, а многообразие конструкций позволяет каждому подобрать подходящее решение.
