Как сделать гидроколун своими руками видео

Как сделать гидравлический дровокол самому

Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака! Сегодняшняя тема будет посвящена дровам, а точнее их колке. Каждого, кто имеет дачу с камином, сауной или отдаленный загородный дом, волнует вопрос заготовки дров. Я расскажу Вам как сэкономить драгоценное время с помощью дровокола, а также как сделать дровокол гидравлический своими руками.

Чтобы колоть дрова вручную необходимо обладать хорошими физическими данными и прилагать множество усилий. Я сам в детстве, пока жил в деревне с родителями, не раз колымил раскалывая дрова соседским бабушкам и дедушкам, колол дрова домой.

Занятие может быть приятным если дров не много, вы отдохнувший и хотите что то поделать, но если дров машина или две то колка превращается в настоящее испытание как для вас, так и для вашей спины.

Сорванные спины это совсем не редкость и поэтому я делюсь своим опытом в создании дровокола. Да и каждый человек ищет пути облегчения столь обременённой работы, для этого то и были придуманы различные приспособления и в том числе дровокол.

Виды и особенности колунов

Дровоколом принято считать станок для заготовки дров в малом и большом количестве, зависимо от потребностей пользователя. Такое современное приспособление часто называют дровокольным станком или колуном. На нем можно не только выполнять раскол поленьев, он отлично подойдет и для торцовки.

Удобное приспособление выполняет работу намного быстрее, чем колоть дрова вручную. Всего за три-четыре часа справится с недельной нормой. Кроме того, дровокол намного безопасней, в отличии от простого топора.

Такой колун подойдет для небольших объемов, к примеру расколоть 2-3 куба дров для бани на зиму.

Применяется в основном на дачах, загородных домах, очень распространен на промышленных предприятиях, заводах деревообработки (более сложные и мощные модели).

Принцип работы и отличия

По принципу работы дровоколы делятся на:

  • Механический;
  • Гидравлический;
  • Дровокол-шуруп.

Давайте рассмотрим отличия каждого.

Механические

Механические дровоколы очень просты в использовании и предназначены для чурок, длиной до 50 см. Основным элементом устройства является колун закрепленный на станине. Колун через пружину установленную на станине можно опускать на чурку и поднимать одной рукой.

Принцип работы

Устройство становится на ровную, твердую поверхность. После установления, рукоятку ступора приподнять и переместить в упор. После этого резко опустить на установленную чурку, которая расколется на поленья.

Шурупы или механический дровокол с винтом

Дровокол-шуруп менее известная модель, но по простоте конструкции и пользования быстро набирает популярности. Устройство состоит из двигателя, закрепленного на станине. Рабочий конус закреплен на вале, который при работе вращается с помощью редуктора.

Иногда мастера закрепляют шуруп сразу на мотор, но для такой конструкции нужен понижающий редуктор, да и с работой такая модель справляется сравнительно плохо.

Гидравлические

Гидравлические дровоколы, пожалуй, самые мощные конструкции и справляются с любыми породами древесины, разной влажности. Основное предназначение устройства — заготовить как можно больше дров, любой толщины.

Справляется с колкой дров, не только быстро, но и качественно.

Их очень часто применяют в различных целях (бытовых и промышленных). Конструкция гидравлического колуна несложная и его просто сделать самому. В основу входит гидравлический цилиндр, который в процессе работы подталкивает ножи или бревно, зависимо от модели. Сжатая жидкая энергия поможет с легкостью обрабатывать дрова.

Виды колунов

Устройства можно разделить на бытовые и промышленные:

  1. Битовые предназначены для обработки небольшого объема дров по стандартной схеме и время от времени нуждаются в перерыве. Применяются для быстрой заготовки дров в печи или камины;
  2. Для заготовки огромного количества дров используют промышленные колуны, которые могут справится с различными объемами. Имеют довольно сложную конструкцию и рассчитаны на долгое время беспрерывной работы. Отличается очень высокой ценой, в отличии от бытовых.

По способу закладки колуны делятся на;

  • Горизонтальные, когда идет горизонтальная закладка бревна на рельсы. Достаточно удобный и практичный способ, считается самым распространённым. При работе бревно движется в направлении до ножа или нож в направлении бревна;
  • Вертикальный отличается от предыдущего только механизмом укладки. Здесь нож движется сверху и давит на бревно. Очень удобная конструкция, так как она занимает немного места. Зачастую ее используют в промышленности;
  • Смешанная одновременно совмещает в себе два типа закладки. Такие модели считаются профессиональными, их применяют для обработки большого потока дров на различных деревообрабатывающих предприятиях.

Дровоколы отличаются еще и двигателями. Для работы колуна используются разные, по принципу потребления, двигатели. Среди них есть электрические и бензиновые дровоколы.

Электрические 220В подходят для бытовых целей и обязательным моментом при их использовании является наличие электричества. Если имеется напряжение 380В, то можно поставить промышленный двигатель мощностью около 2 КВт.

В промышленности также применяют мощные бензиновые колуны.

Существуют дровоколы на тракторной тяге, используются для больших предприятий и промышленных комплексов. Для работы устройство подключается к гидросистеме трактора. Очень редко используются модели с комбинированной системой двигателя или различные двигатели от бытовых приборов, например, стиральной машины.

Читать еще:  Самый маленький диктофон для прослушки

По способу передвижения устройства можно делить на стационарные и передвижные.

Гидравлическая установка своими руками

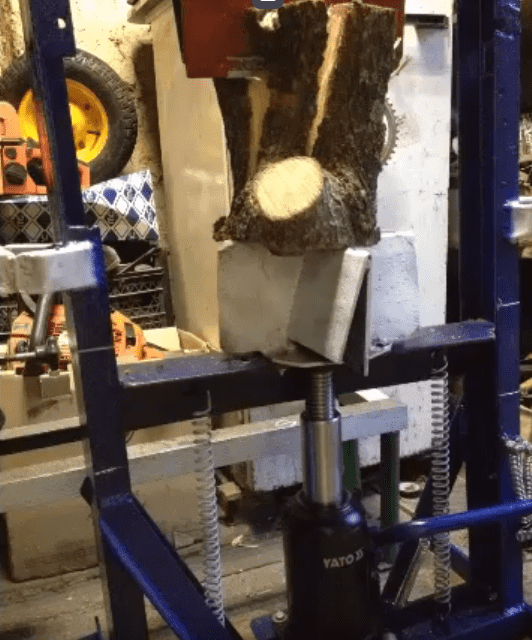

Модель очень простого дровокола состоит из вертикальной рамы на платформе и обычного автомобильного домкрата, внизу конструкции. Верхняя рама должна быть разъемной для колки дров разной длины.

Хороший мастер, который умеет обходится с чертежами и владеет технологией обработки метала, сможет сделать гидравлический колун всего за несколько дней.

Вместо ножа в конструкции используется конусный клин, который вплотную подводится к полену с помощью центрального винта. Когда чурка полностью зафиксирована, можно начинать работать домкратом. Пятка давит на бревно снизу, клин входит в нее, раскалывая по всей длине.

Недостатком такой модели является низкая производительность. Ведь при работе нужно сделать несколько движений рукоятью домкрата. Для большого объема установка не подойдет.

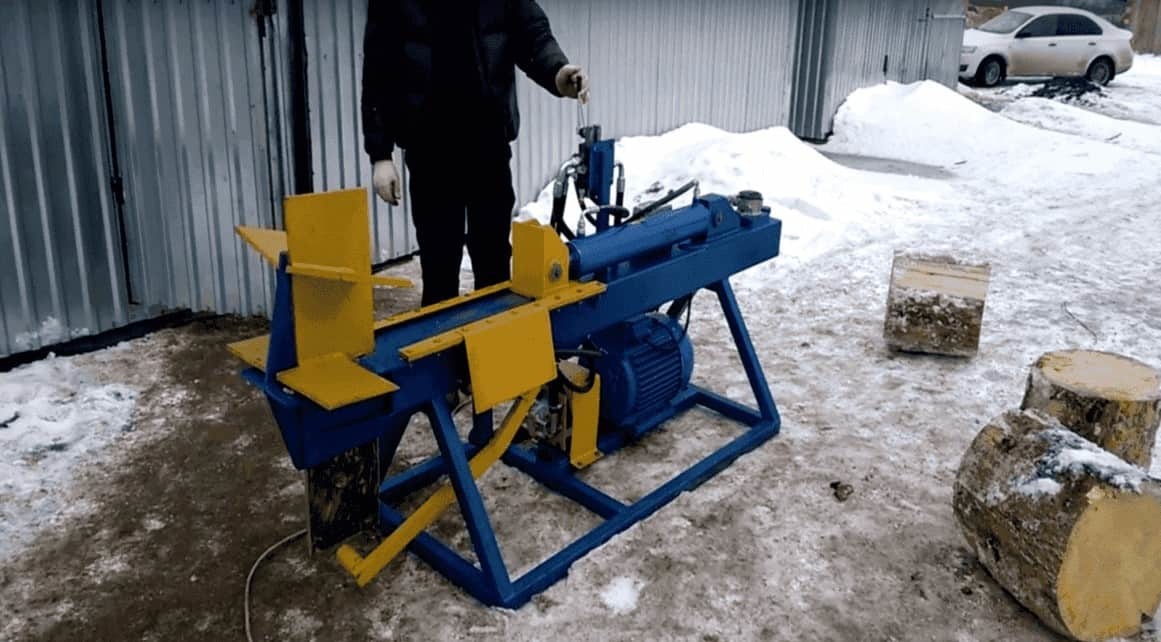

Более производительными являются колуны с двигателями. Для установки понадобится электродвигатель, бачок для масла, насос, гидроцилиндр с толкателем и блок управления.

Такой станок работает гораздо быстрее чем механизм с домкратом, ведь весь цикл, а также обратный ход поршня не требуют особых усилий. С помощью кнопки управления дается команда специальному распределительному механизму на закачку жидкости в полость цилиндра. Как результат, упорная пятка должна перемещаться в нужном для раскола направлении. На раскалывание полена затрачивается примерно 12–15 секунд, а примерное потребление электроэнергии составляет от 3000 до 4000 Вт и может варьировать в зависимости от используемого двигателя.

При проектировании рамы под самодельный станок необходимо предусмотреть его установку. Установить можно на колесики или на рельсы, это позволит удобно перемещать устройство.

Четкой схемы для создания конструкции нет, все зависит от исходных механизмов. Перед началом строительства нужно оценить его экономическую выгоду, если Вам нужно большое количество дров, то такая конструкция превзойдет свои ожидания.

Сравнив гидравлические дровоколы с другими, можно прийти к приятным выводам: «от гидравлическогодровокола меньше всего щепок!». Почему? А подумайте сами!

Теперь и Вы знаете как сделать колун и что для этого нужно. Запасайтесь терпением и вперед!

Видео в тему

Удачи и до новых встреч, с Вами был Андрей Ноак!

Чертежи и инструкция изготовления своими руками гидравлического дровокола

Гидравлический дровокол, сделанный своими руками с помощью чертежей, фото и инструкции, представленной ниже, поможет владельцу с минимальными усилиями разрубить напиленные дрова. Поленья имеют площадь в несколько раз большую, чем обычные чурбаки, напиленные из бревна. Ими можно наполнить топку (большой чурбан в узкое пространство печи невозможно засунуть).

Нарубленные в летний период дрова до начала отопительного сезона хранятся в поленнице. Находясь в ней поленья, высыхают значительно быстрее: древесина контактирует с окружающим воздухом значительно лучше, чем можно наблюдать у обрезков ствола дерева.

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

  1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
  2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
  3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
  4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

  • Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
  • Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
  • Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
  • Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
  • Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

  1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
  2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Читать еще:  Ручные трубогибы для профильной трубы своими руками

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

  • Партия заготовок подвозится к дровоколу.
  • Каждое бревно определенного размера укладывается на ложе.
  • Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
  • Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
  • Расколотые поленья перемещаются на подставки за пределами ножа.
  • Оператор переключает гидрораспределитель для обратного перемещения толкателя.
  • Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
  • Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Гидравлический дровокол – когда колка дров не в тягость

Дровокол гидравлический

Ежегодная заготовка дров – тяжелый рутинный труд, которым приходится заниматься жителям регионов страны, куда не добралась труба с «голубым» топливом. Хранят потенциальный источник тепла в стройных поленницах, такой способ хранения:

  • позволяет минимизировать объем стратегических запасов;
  • избавляет от необходимости ежедневной колки;
  • способствует хорошей просушке дров.

Однако прежде чем сложить готовые поленья в поленницу, необходимо переколоть не один кубометр дров, а минимизировать трудозатраты на эту процедуру поможет гидравлический дровокол.

Устройство гидравлического помощника

Работа механических колунов с гидроцилиндром основана на огромных усилиях, которые может развивать гидропривод, так электродвигатель мощностью 2 кВт, вращающий масляный насос гидросистемы, обеспечивает усилие на толкателе до 5 тонн. При помощи толкателя гидравлический колун перемещает чурбак на неподвижные ножи или наоборот подвижный нож на закрепленную чурку (чаще встречается первый вариант), под действием развиваемого гидроприводом усилия древесина расщепляется вдоль волокон.

Схематично гидроколун представлен следующими функциональными элементами:

  1. Станина – конструкция, связывающая все подвижные и неподвижные узлы колуна.
  2. Неподвижный нож, установленный перпендикулярно торцам чурбака и обеспечивающий раскол древесины. Он бывает плоской пластиной для раскола чурбака на две части или в виде пересекающихся пластин для раскола на 4 полена.
  3. Исполнительное устройство – толкатель, сопряженный с гидроцилиндром, передающий усилие на чурбак.
  4. Гидравлическая система, обеспечивающая работоспособность гидропривода (масляный насос, гидрораспределитель, масляный бак и пр.).
  5. Силовая установка, передающая вращательный момент масляному насосу.

Реальные дровоколы могут иметь существенные отличия, повышающие их функциональность, например станина зачастую оснащена столиком для расколотых поленьев и лотком для подачи чурбаков. Наличие колесного шасси у дровокола обеспечивает его мобильность, расширяя возможности, в частности с целью коммерческого применения.

Классифицировать гидравлические дровоколы можно по разным признакам:

  • по назначению они бывают промышленными и бытовыми (это определяется их конструкцией, производительностью, мощностью);
  • по расположению чурок различают вертикальные и горизонтальные;
  • по мобильности они делятся на мобильные и стационарные.

Важное отличие несет используемая силовая установка:

  • электрический дровокол имеет электродвигатель, отличается простотой, но зависит от наличия электроэнергии;

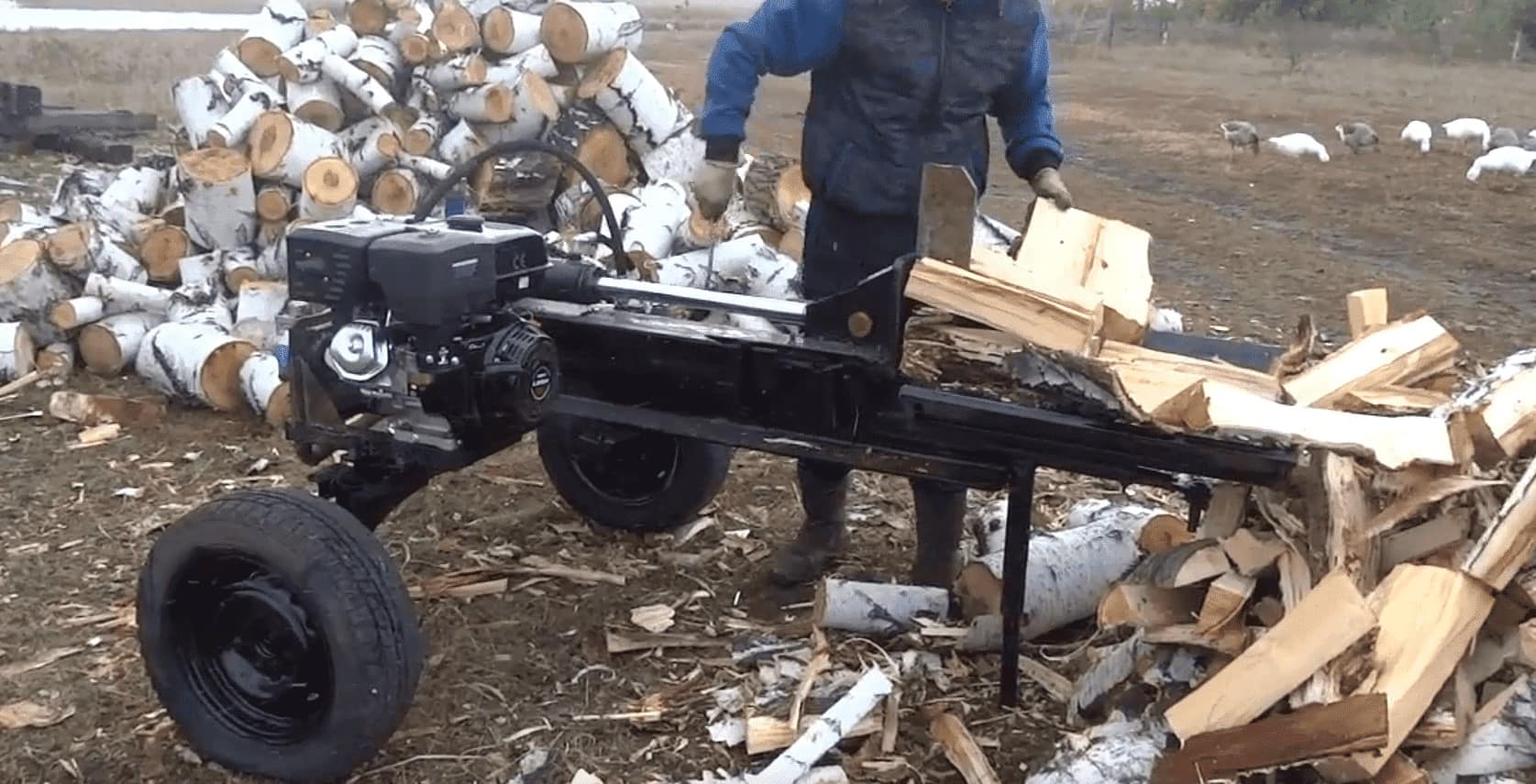

  • дровокол бензиновый приводится в движение двигателем внутреннего сгорания и отличается большей мобильностью;
  • особенного внимания заслуживает подключаемый дровокол гидравлический к трактору, который не только обеспечивает мобильность, но и выступает в качестве силовой установки.

Современной промышленностью выпускаются гидравлические колуны как бытового, так и промышленного назначения, они достаточно надежны и производительны, однако всех их отличает один недостаток – высокая цена.

Гидравлический дровокол своими руками

Прекрасной альтернативой дорогостоящим станкам для колки дров окажется самодельный гидравлический дровокол, для домашних Кулибиных это не составит особенного труда. Простейшим вариантом будет дровокол, сделанный из обыкновенного домкрата

Правда производительностью такое приспособление похвастать не может, более производительные устройства можно придумать самостоятельно, а идею подсмотреть в интернете.

Продемонстрирует работу и сам самодельный гидравлический дровокол видео ниже.

Дровокол гидравлический своими руками — подбор гидравлики

Большое количество вопросов через обратную связь и через комментарии на сайте, побудило к написанию этой статьи, помогающей подобрать компоненты гидравлики к гидравлическому дровоколу.

Читать еще:  Саморезы кровельные по дереву размеры таблица

Большая часть обращений начинается так: Хочу собрать гидравлический дровокол своими руками, у меня есть такой-то насос (или гидроцилиндр или электродвигатель) помогите подключить систему к розетке 220 вольт.

Скажем прямо, такой подход к подбору компонентов крайне не правильный! Подбирать компоненты нужно исходя из поставленной задачи, а не из того, что имеется в запасниках.

Итак, этап первый

1. Нужно определиться с толкающим усилием, которое должен развивать шток гидроцилиндра. Здесь все зависит от того, какие дрова преобладают в вашей местности и на сколько частей будет раскалываться полено за один ход.

2. Так же нужно определиться с длиной рабочего хода штока гидроцилиндра.

3. Нужно определиться со временем, за которое выдвигается шток гидроцилиндра на полный ход.

Для простоты расчетов, возьмем необходимое толкающее усилие 10 тонн, а длину хода штока гидроцилиндра около 500мм. Будем подбирать стандартный гидроцилиндр, выпускающийся серийно. Это будет гораздо дешевле, чем изготовить гидроцилиндр на заказ.

Для расчета размеров гидроцилиндра , перейдем на страницу с калькулятором гидравлики .

Вводим в поле «Необходимое усилие. « значение 100 000 , а в поле «Рабочее давление» значение 16 . Здесь нужно заметить, что большинство стандартных гидроцилиндров имеют рабочее давление 16 мПа, поэтому вводим именно это значение. Получаем результат: необходим гидроцилиндр с поршнем диаметром 89,2 мм. Округляем в большую сторону до 90мм.

Наиболее подходящий серийный гидроцилиндр, с поршнем 90мм, это ЦГ 90х50х510 с ходом штока 510мм.

Время полного выдвижения штока возьмем, к примеру, 5 секунд.

Этап второй

Подбираем объём масляного насоса, для обеспечения заданного времени выдвижения штока. Переходим ко второй части калькулятора гидравлики.

Вводим в поле «Диаметр гильзы. « значение 90 , в поле «Диаметр штока. « значение 50 , в поле «Ход гидроцилиндра» значение 510 , в поле «Время полного выдвижения» значение 5 , в поле «Рабочее давление» значение 16 .

Для обеспечения скорости выдвижения штока гидроцилиндра в 5 секунд, необходимая подача масляного насоса 38,9 л/мин

Этап третий

Подбираем электродвигатель необходимой мощности, чтобы масляный насос смог развить рабочее давление в системе 16 мПа. Переходим к третьей части калькулятора гидравлики.

В поле «Предполагаемая частота вращения. « ставим значение 1500 . Наиболее оптимальные обороты для масляного насоса НШ. В поле «Требуемая подача. « ставим значение 38,9 . В поле «Объемный КПД насоса. « ставим значение 0,9 . В поле «Рабочее давление» ставим значение 16 .

Получаем теоретический результат: 28,8 куб.см Минимально необходимый объем масляного насоса, для обеспечения скорости выдвижения штока за 5 секунд. Минимальная мощность электродвигателя для этого насоса 12,2 кВт.

Этап четвертый

Подбираем масляный насос стандартного объема и электродвигатель к нему.

Переходим к четвертой части калькулятора гидравлики.

В поле «Частота вращения. « ставим значение 1500 , в поле «Рабочий объём насоса» ставим значение 32 , т.к. насос НШ-32 наиболее доступный насос, ближайший по объему. В поле «Объёмный КПД. « ставим значение 0,9 . В поле «Давление регулировки. « ставим значение 16 .

Получаем результат: Для привода насоса НШ-32, необходим привод мощностью 13,5 кВт. Ближайший по мощности электродвигатель 15 кВт.

Итог: дровокол получается слишком мощный. Что делать? Как понизить мощность привода для насоса дровокола?

В данный момент, толкающее усилие на штоке гидроцилиндра составляет 10 тонн на протяжении всего хода штока. Но ведь это не нужно! Максимальное усилие на штоке, требуется только в момент касания полена и начала раскалывания, в остальное время достаточно совсем небольшого усилия, для холостого хода штока.

Поэтому целесообразно применить схему с двумя насосами, либо со спаренным двухсекционным насосом (например насос НШ32-10)

Как видно из схемы, магистрали насоса разделены обратным клапаном и в магистрали секции насоса объёмом 32 куб.см, присутствует редукционный клапан.

Как работает схема:

При включении маслостанции оба насоса подают масло к гидрораспределителю с небольшим давлением (например 3 мПа). Наш цилиндр, с поршнем 90мм, при давлении 3 мПа развивает толкающее усилие 1,9 тонны, что тоже совсем не плохо для холостого хода.

Как только шток гидроцилиндра касается полена, в системе повышается давление и срабатывает обратный клапан, который отсекает секцию насоса объёмом 32 куб.см, масло из которой, через редукционный клапан переливается в маслобак.

Далее работает только секция насоса объемом 10 куб.см, которой требуется значительно меньшая мощность, для развития рабочего давления в системе 16 мПа. В этот момент шток двигается медленно, но с максимальным усилием. Как только полено начнет раскалываться, потребуется меньшее усилие на штоке, давление в системе упадет и обратный клапан снова откроется, к работе подключится секция насоса объёмом 32 куб.см и шток гидроцилиндра начнет быстрое движение холостого хода.

Таким образом, для работы системы требуется привод мощностью уже не 13,5 кВт, а только 6,7 кВт, Ближайший по мощности электродвигатель 7,5 кВт. В два раза менее мощный.

Если статья оказалось полезной, помогите развитию нашего сайта, поделитесь ссылкой в соц. сетях, нажав на любую иконку ниже.
