Гриндер из дерева своими руками
Самодельный гриндер. Важные моменты.
Конструкций самодельных гриндеров множество. Кто-то делает их с применением двигателя от старой стиральной машины, кто-то делает из старой болгарки или дрели, но объединяет все эти модели одни и те же технические детали. Разберём их подробнее.
Габаритные размеры и конструкция гриндера
Каких-то конкретных размеров одинаковых для всех гриндеров не существует, они могут быть сугубо индивидуальные в каждом конкретном случае. При выборе габаритных размеров и конструкции ленточно-шлифовального станка нужно руководствоваться свободным пространством в вашей мастерской и правилом, чем длиннее лента, тем более стойкой к истиранию она будет и соответственно реже ее придется менять. Если вы собираетесь приобретать готовые уже склеенные ленты для гриндера, то станок нужно конструировать с учетом размера этих лент. Если же вы собираетесь клеить ленты сами, то размеры станка могут быть произвольные, но лучше всего придерживаться стандартных размеров лент.
Абразивные ленты для гриндера по ширине выпускаются двух типоразмеров: 50 и 100м. Длина таких лент может быть 610, 915, 1230, 1600, 1800, 2000 миллиметров.
Лучше всего если у вас в наличии будет абразивная лента нужной длины, тогда под нее легче будет подгонять размеры гриндера.
Основные узлы гриндера – это каркас станка с рабочим столиком и прижимом для ленты, электродвигатель с приводным роликом, натяжной ролик, бочкообразный ролик и при необходимости дополнительные ведомые ролики. Бочкообразный ролик может быть одновременно и натяжным роликом.
Самый компактный гриндер можно сделать всего с двумя роликами, один приводной на валу электродвигателя, а второй натяжной бочкообразной формы.
Если гриндер будет работать с длинными абразивными лентами, то без дополнительных ведомых роликов не обойтись.
Зачем нужен ролик бочкообразной формы? При сборке станка практически невозможно выдержать идеальную параллельность осей всех роликов. По этой причине лента стремиться сойти с роликов. Чтобы устранить этот недостаток, применяется бочкообразный ролик. Регулируя наклон его оси, можно “заставить” абразивную ленту остаться на месте.
Для регулировки оси бочкообразного ролика можно использовать принцип обычной дверной петли. Ось ролика приваривается на подвижную часть петли, а регулировка производится с помощью болта. Который упирается в подвижную часть петли.
Механизм натяжения абразивной ленты можно сделать несколькими способами. Самый распространенный-это с помощью пружины, второй – это с помощью мебельного газового амортизатора и третий с помощью обычной резины, например от велосипедной камеры. Если будет использоваться мебельный газовый амортизатор, то нужно знать, что при низких температурах он плохо работает.
Упор для ленты рекомендуется сделать двухслойным. Основу упора выполнить из металлического листа и наклеить на нее гладкую керамогранитную плитку. Таким образом упор практически не будет греться при интенсивной работе на гриндере. Также керамогранитная плитка изнашивается намного медленнее, чем металл. Ее можно будет удобно заменять по мере износа, нужно будет только прогреть строительным феном соединение, и она отклеиться. Клеить можно на обычный силиконовый герметик для мрамора, например Silirub MA фирмы Soudal.
Упор должен иметь возможность регулировки относительно ленты. Его необходимо подвинуть к ленте по касательной к ней или с небольшим вылетом до 0.5мм. Такой вылет не вызывает чрезмерного износа ленты, зато позволяет продольно шлифовать длинные полоски и не задевать за выпуклые части роликов.
Как рассчитать диаметр приводного ролика.
Чтобы рассчитать диаметр приводного ролика, нужно знать скорость ленты, с которой будет работать гриндер и количество оборотов двигателя.
Скорость ленты должна выбираться по рекомендациям производителя лент. Например, для ленты 3M Cubitron по стали должно быть 22-25 м/с, от того же производителя на ленты с цирконатом алюминия рекомендуется скорость 30-35 м/с. Скорость ленты сильно зависит не только от типа абразива, но и от величины зерна. А так в среднем рекомендуется на углеродистую сталь 32 — 38 м/сек, легированная и нержавеющая сталь 18-30 м/сек, Титан -15 м/сек, цветные металлы 35-45 м/сек, пластики 10-30 м/сек, ковкий чугун 38-34 м/сек, серый чугун 35-45. Что касается дерева, то рекомендуется не превышать 20 м/сек, также нужно знать, что разное дерево будет гореть на разной скорости.
Формула для расчета скорости ленты:
V ленты (м/с)= (3.14* D * N) / 60000,
где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.
Формула для расчета диаметра приводного ролика:
где V-скорость ленты в м/с , N-обороты двигателя в минуту.
Пример расчета. Нужно рассчитать диаметр приводного ролика для обработки стали (22-25 м/с). Электродвигатель 2800 обмин.
Скорость оборотов ленты под разные материалы можно регулировать изменением диаметра приводного ролика или регулированием оборотов двигателя. Также следует понимать, что с увеличением диаметра приводного ролика растет нагрузка на двигатель и если он небольшой мощности, например, от стиральной машины, то он будет часто останавливаться даже от незначительной нагрузки.
Какой выбрать двигатель для гриндера.
В сети интернет встречается информация о гриндерах сделанных с применением электродвигателей от старых стиральных машин. Такие электродвигатели маломощные и мало оборотистые. Чаще всего это 180 ватт и1400 оборотовмин. Таким гриндерам, как правило не хватает скорости движения ленты и мощности двигателя, поэтому на них можно выполнять нетяжелые работы, например, заточка ножей или обработка небольших деревяшек. На что-то более серьезное они не рассчитаны.
Ниже приведена формула расчета мощности двигателя для гриндера.
Формула расчета мощности двигателя:
где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.
Если применяется двигатель трёхфазный, но включенный в однофазной сети 220В, то его расчетная мощность при подключении треугольником с рабочим конденсатором примерно в 1.5…1.6 раз ниже от номинала. Это необходимо учитывать. Например, по расчету необходим электродвигатель мощностью 800 ватт, и двигатель будет использоваться трёхфазный, но в сети 220В. Тогда необходимая мощность такого двигателя будет равна: 800*1.6=1280ватт.
Оптимальный выбор — это однофазный двигатель с оборотами не менее 2800-3000 и мощностью не менее 800 ватт. С таким электродвигателем можно будет обрабатывать на гриндере каленые стали, а не только затачивать “карандаши.”
Если в изготовлении гриндера будет применяться двигатель открытого типа, как на стиральных машинах, то следует задуматься о его защите от абразива и металлической пыли. Такую защиту можно сделать из пластиковой бутылки емкость 5 литров или какой-либо другой пластиковой тары.
Как сделать ролики для гриндера.
Если у вас есть знакомый токарь, то у вас не должен возникать подобный вопрос. Ну а если подобных знакомств нет, то данная информация будет вам полезна.
Существует несколько способов сделать ролики для гриндера.
Приводной ролик удобно изготавливать из листа фанеры. Сначала размечаются круги нужного диаметра, затем они вырезаются с помощью электролобзика. После этого фанерные круги склеиваются между собой.
После склейки центральное отверстие ролика рассверливается под диаметр вала электродвигателя. Теперь необходимо сделать шпоночный паз в отверстии. Его легко сделать с помощью напильника.
После одеваем ролик на электродвигатель и обтачиваем его с помощью стамески, крупного напильника или УШМ (болгарки) с зачистным кругом.
Чтобы приводной ролик меньше проскальзывал, его можно обработать жидкой канифолью.
Самый простой способ сделать ведомые ролики — это просто набрать их из подшипников подходящего диаметра на каком-либо валу. В качестве вала можно использовать болты с неполной резьбой. Подшипники нужны закрытые, иначе они будут быстро забиваться пылью и выходить из строя.
В качестве роликов можно использовать ролики от ГРМ автомобиля, но не покупать новые, а спросить их на любом СТО. Только желательно, чтобы ролики были плоские без буртиков. Такие буртики могут резать края ленты.
Еще один способ — это нарезать ролики коронкой из листа фанеры и склеить полученные шайбы между собой. Можно дополнительно их закрепить саморезами. После внутри ролика необходимо просверлить два отверстия с двух сторон ролика под подшипники. Глубина таких отверстий должна равняться ширине подшипников. Такие отверстия удобно сверлить с помощью перьевого сверла по дереву. Когда отверстия будут готовы, то сверлим по центру ролика сквозное отверстие под ось ролика. Диаметр этого отверстия должен быть немного больше диаметра внутренней обоймы подшипника, иначе подшипник будет подклинивать внутри ролика.
После этого ролик практически готов, осталось только отшлифовать его по наружи и придать ему нужную форму, если это будет бочкообразный ролик.
Ролики можно сделать из круглого капролона или другое название этого материала полиамид-6. Процесс изготовления ролика не отличается от предыдущих. Отрезаем заготовку нужной длины, сверлим отверстия перьевым сверлом под подшипники и обтачиваем по наружи с помощью болгарки.
Еще один способ сделать ведомые ролики — это использовать муфты от полипропиленовой трубы. В продаже есть бочкообразные муфты. Например, муфта чешского производства d 32 Wavin Ekoplastik.
Под эту муфту хорошо подходит подшипник № 201. Подшипник можно запрессовать в муфту с помощью тисков.
Если необходимо сделать прямой ведомый ролик или не смогли найти бочкообразную муфту, то можно сделать ролик из двух прямых муфт. При необходимости данный ролик можно обточить до бочкообразного состояния.
Для одного ролика понадобиться две пластиковые муфты с внутренним диаметром 32мм, три подшипника №201 и шайбы под болт м12. Сначала пластиковые муфты обрезаются, с одной стороны, таким образом, чтобы расстояние от края муфты до внутреннего ребра получилось 5мм. Нам необходимо, чтобы подшипник смог войти в муфту только на половину своей ширины, то есть на 5мм. Подшипник должен упереться во внутренне ребро муфты.
После обрезки муфт запрессовываем с помощью тисков подшипник между двумя муфтами. Он окажется внутри ровно посередине будущего ролика.
Теперь подкладываем шайбы и запрессовываем два подшипника по краям ролика.
Осталось только отшлифовать ролик по наружи.
Смотрите видео: как сделать гриндер без токарки, чертежи.
Чертежи гриндера из фанеры
На прошлой неделе не успел доделать чертежи гриндера, хоть и обещал.
Все детали гриндера сделаны из фанеры толщиной 15 мм.
Две фотки рамы станка.
Консолные выносы. Их должно быть два.
Дополнительная опора станка.
На моем станке установлены ролики из МДФ диаметром 7 см.
По данному станку я снял подробное видео. Ссылка на видеоролик будет в первом комментарии. Если кому-нибудь нужны чертежи, то пишите на почту maksberezin7@gmail.com.
Всем отличного дня и хороших инструментов.
Я как бы не критикую, но зачем так усложнять? Два вала, на одном привод, на другом натяжение. Все. Или я чего-то недопонимаю?
Чем длиннее лента,тем лучше. Но и тут нужно меру знать.
Подробное видео о моем новом станке.
Чертежи гриндера из фанеры
Не хочу быть занудой, но. Где чертежи?))) Я тут только скрины 3D моделей вижу)).
Но они с размерами. Если нужна сама 3д модель, могу скинуть на почту.
Не, модели не нужны, я просто думал у вас действительно чертежи есть. Я обычно на плоттере чертеж отрисовываю (ручку вместо ножа сую ему), в реальных размерах, потом на поверхность накладываю, например на фанеру и прямо по чертежу распускаю, очень удобно)).
https://onshape.com если вдруг вы не знали о такой замечательной площадке (бесплатный онлайн кад)

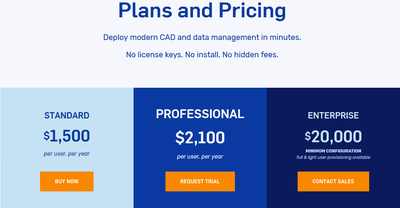

$1500 за год сейчас уже считается бесплатный? Совсем в своей Москве зажрались уже!
другими словами – бесплатно, при некоммерческом использовании. то есть ты можешь создать проект, по которому ты сделаешь продукт и будешь его продавать, но проект этого продукта будет лежать в общей библиотеке и доступен всем пользователям. но ты можешь купить приватный аккаунт
читать надо внимательно условия использования. при проектах в опенспейс – бесплатно
Я то как раз и читал и там ясно написано что бесплатно только студентам. Или можно запросить пробную версию по истечении которой надо платит полторы штуки в год.
ничо не знаю, уже пару лет использую, плату не просят
Your Free subscription only allows public data. Try Onshape Professional to create, edit and share private data with your team.
функционал в свободной версии не отличается от платной
Я верю что у вас есть бесплатная версия. Скорей всего потому, что вы регистрировались пару лет назад. Но вот сегодня такой возможности больше нету.
попробуй так https://cad.onshape.com зарегаться. мне лень новую почту заводить, чтобы проверить

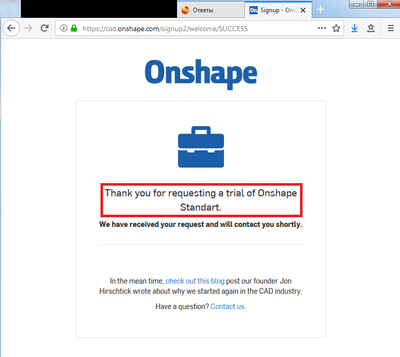

окей. где указан срок действия пробной версии?
SketchUp наше всё)
Отсос надо присобачивать. А так ловко получилось.
эти штуки теперь гриндерами называют? o_O
так он наверное американец, специально пришлось гуглить что за гриндер такой.
ну, ёпта, а по фотке не понятно разве? зачем гуглить?
Автор расскажи каким образом добиться того, что бы лента не съезжала в бок? У знакомого такой из металла сделан, тока движку вроде как нашел, остальное руками, и у него проблема что постоянно лента слетает, как не направляй направляющий валик
Ролики бочкообразные нужно, секрета нет никакого. Одного — двух хватить должно.
Гриндер для домашней мастерской
Решил рассказать вам, как я строил гриндер.
Давно хотелось получить в пользование станок для финишной шлифовки и заточки.
И, вот, наконец-то я решился.
Основной материал станка — фанера 15 мм.
Для данного проекта был куплен двигатель 0,75 кВт 1500 оборотов в минуту.
(на магазинных ставят 3000 оборотов в минуту, но я решил не жадничать)
На валу двигателя выточил ведущий шкив бочкообразной формы диаметром 14 см.
Далее нужно было выточить 3 ролика для удержания абразивной ленты.
Ролики я сделал из МДФ. Сначала фрезой насверлил кругляшей, а потом склеил и проточил в патроне дрели. Два ролика получились идеально. С третьим пришлось повозиться.
Для данного станка я рассчитал размеры под абразивную ленту длиной 123 см.
Механизм натяжения ленты работает от газ-лифта. В магазине мебельной фурнитуры такая штуковина стоит 100 рублей.
Собственно, вот что получилось в итоге.
Теперь нужно будет все разобрать, покрасить, собрать обратно и поставить на отдельную тумбу.
Как сделать гриндер своими руками дома почти бесплатно?
Иметь в своем хозяйстве ленточный шлифовальный станок удовольствие не дешевое, но крайне полезное. Поскольку его наличие решает множество проблем с заточкой, правкой, подгонкой и шлифовкой.
Поэтому сегодня будем делать гриндер своими руками в домашних условиях из деталей, которые можно найти на свалке. А часть из них купить в любом хозмаге. И так, начнем со спецификации.
Спецификация на гриндер
Любой ленточный шлифовальный станок состоит из надежного каркаса и вспомогательных деталей. Основная задача при изготовлении станка расположить ролики в одной плоскости, иначе лента постоянно будет съезжать в сторону.
Гриндер своими руками
Также нужно обратить внимание на число оборотов привода. Для этого, как нельзя лучше, подойдет двигатель от стиральной машины.
Прежде чем приступить к изготовлению нам необходимо подготовить:
- Квадратная труба 30х30х2 – 250 мм.
- Квадратная труба 25х25х1,5 – 1250 мм. С учетом реза.
- Швеллер №21 – 350 мм.
- Полоса стальная 50х8 – 700 мм. (С запасом). Либо проушины от серьги рессоры Газели.
- Старая дверная петля.
- Лист 170х190х4 для изготовления упора.
- Лист фанеры 500х200х8 мм.
- Подшипники 201 – 9 шт.
- Полипропиленовые муфты на 32 – 6 шт.
- Полипропиленовая труба PN20 – 250 мм.
- Шпилька М8 – 1 шт.
- Шпилька М12 – 1 шт.
- Гайки М8.
- Пружина для натяжного рычага.
- Уголок № 5.0 для крепления двигателя к раме.
- Двигатель от стиральной машины.
Из чего состоит самодельный гриндер
Рассмотрим основные компоненты, из которых собран наш самодельный ленточно-шлифовальный станок.
Сборочный чертеж гриндера
- Ведущий ролик
- Натяжной ролик
- Ведомый ролик
- Второй ведомый ролик
- Рычаг натяжного ролика
- Подручник
- Консоль
- Упор
- Рама
Все компоненты станка просты в изготовлении при желании собрать его под силу каждому. Если у вас нет сварочного аппарата, то всегда, за небольшую плату, можно договориться с соседом. Или разрешить пользоваться самодельным гриндером при необходимости. Гриндер получится компактный и не тяжелый.
Собираем каркас гриндера
Детально описывать сборку рамы не имеет смысла, поскольку все видно из чертежа. Конструкция предельно проста, отрезаем трубки по размеру и свариваем.
Сборочный чертеж рамы
Подготовка вала двигателя стиральной машины
Чтобы закрепить на валу двигателя ведущий ролик необходимо просверлить в нем отверстие и нарезать резьбу М8. Размеры отверстия есть на чертеже. Отверстие под резьбу делаем сверлом 6,5 мм. Далее нарезаем метчиком.
Подготавливаем вал мотора
Собираем ролики
Ведущий ролик на двигатель делаем из фанеры. Вырезаем 10 кругов диаметром 85 мм.
Размечаем центр, сверлим отверстие сверлом 8 мм. Промазываем между собой каждый диск клеем ПВА. Собираем в пакет на шпильку М8 и сдавливаем с обоих концов через шайбы гайками.
Обжимаем ведущий ролик с двух сторон струбцинами.
Сушим сутки для дальнейшей чистовой обработки.
Далее, сверлим отверстие на 24 глубиной 35 мм. Если нет пальчиковой фрезы, можно обойтись любым сверлом. В нашем случае конус от сверла не помеха.
Размеры отверстий в ведущем ролике
Вал вашего двигателя может быть другим, не такой как на чертеже, но это не проблема. Принцип крепления остается тоже, поменяются только размеры, которые можно измерить специальным инструментом. Как пользоваться штангенциркулем читайте тут.
Другой вариант мотора стиральной машины
После подготовки ролика и вала можно приступить к чистовой обработке ведущего шкива. Закрепите двигатель на платформе, оденьте ведущий шкив, включите мотор и аккуратно обработайте ролик лепестковым абразивным кругом.
Чистовая обработка ведущего шкива
После зачистки, края нужно немного скосить, чтобы получить вид бочонка.
Натяжной и ведомые ролики
Изготавливаются из пропиленовых муфт, они продаются в любом хозяйственном магазине. Сборочный чертеж и пошаговое руководство ниже.
Сборочный чертеж муфты
Собираем на шпильку М12 пакет из муфт, трубок Д20, они служат распорками между подшипниками и устанавливаем сами подшипники. На фото ниже видна вся сборка.
Шаг 1. Сборка ролика
Шаг 2. Затягиваем гайки ключом
Стягиваем собранный пакет в одно целое. Обрабатываем болгаркой и лепестковым кругом со всех сторон, добиваясь бочкообразной формы.
Таким же способом собираем следующие два ведомых ролика. Но форму бочонка придаем только ролику натяжному.
Рычаг натяжного ролика
Изготовление рычага несложное, достаточно посмотреть на фото и сборочный чертеж, сразу становится все понятно.
Установка рычага натяжителя
Натяжной рычаг, сборочный чертеж
Подручник и упор
Подручник и упор, для самодельного станка, важные детали. Но, поскольку способ изготовления прост, подробно описывать не буду, все видно из чертежа.
Осталась консоль
Консоль собирается просто. Детали свариваются по чертежу. Предварительно одну трубу нужно согнуть с помощью ручного трубогиба или просто зажав надежно в тисках.
После сварки зачистить швы и подвергнуть чернению для предотвращения коррозии. А можно покрасить эмалью.
Вот что в итоге должно у вас получиться.
Самодельный гриндер в собранном виде без ленты
Если вам понадобиться изменять предельные скорости шлифования то, как вариант, можно изменить диаметры роликов.
Расчёт диаметра ведущего шкива проводится по этой формуле:
D=V x 1000 x 60 / π x N
Или воспользоваться частотным регулятором для смены оборотов. Вариантов для реализации много, главное желание сделать все своими руками и не боятся трудностей.
Подборка видео самодельных ленточных шлифовальных станков
Самый простой гриндер
Ленточный станок из двигателя на 1,5 кВт
Вариант для тех, у кого есть наждак — видео инструкция
Сделать гриндер из болгарки можно буквально за день — подробное видео
Чертежи ленточного гриндера. Полный комплект с размерами.
В данной статье мы представляем Вам полный комплект чертежей со всеми габаритными размерами нашего ленточного гриндера под шлифовальную ленту длиной 915мм. Данная модель гриндера предназначена для небольшой мастерской или для полупрофессионального использования Ленточно-шлифовальный станок монтируется на двигатели АИР 71B2 мощностью 0.75кВт/1.1кВт, а так же на двигатели АИР 63B2 мощностью 0.35кВт/0.55кВт в исполнении с фланцем.
Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки
Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.
Чертеж рамы ленточного гриндера Хозяин
При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах, можно собрать ленточный гриндер своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки – распечатать в формате 1:1 и приклеить.
Чертеж ригеля и рамы ленточного гриндера Хозяин
Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.
Чертеж натяжителя ленточного гриндера Хозяин
Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.
Чертеж столика ленточного гриндера Хозяин
Токарные работы лучше всего доверить опытному токарю, т.к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.
Чертеж шкива ленточного гриндера Хозяин
Чертеж прямого ролика ленточного гриндера Хозяин
Чертеж ролика-бочки ленточного гриндера Хозяин
Чертеж оси ролика ленточного гриндера Хозяин
Чертеж втулки натяжителя ленточного гриндера Хозяин
Для сборки роликов гриндера Вам потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.
Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.
Сборочные чертежи ленточного гриндера Хозяин
Сборочный чертеж ленточного гриндера (Вид 1)
Сборочный чертеж ленточного гриндера (вид 3)
Сборочный чертеж ленточного гриндера (вид 2)
Весь используемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.
Спецификация крепежа к чертежу ленточного гриндера Хозяин
Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера “Хозяин” векторном формате для печати в хорошем качестве выкладываем отдельным файлом
Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.
