Мощность лазера для гравировки металла

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Лазерные модули 5, 10 и 15 ватт для резки и гравировки на ЧПУ

Помнится лет 10 тому назад, среди начинающих радиолюбителей было популярно делать лазеры из прожигающего диски диода DVD привода. При всей примитивности конструкции, с синим лазерным диодом удавалось получить мощность до 0,6 ватт, питая это дело от батареек. Но китайская промышленность не стоит на месте и теперь уже не фольгу на CD-диске, а дерево и даже металл стало возможным резать с помощью мощных современных лазерных модулей на 1-15 ватт. Все они предназначены для использования на ЧПУ станках (читайте подробнее тут) и питаются от 12 вольт. Естественно они могут работать и без сетевого питания — на 3-х литиевых аккумуляторах, что позволяет эти лазерные модули использовать… скажем так — не только в станках))

Но перейдём к обзору. В нём примут участие модули на 1, 5, 10 и 15 ватт. Начнём с самого младшего, который устанавливается в мини станочки лазерной гравировки.

1 Вт лазерная головка

5 Вт лазерная головка

10 Вт лазерная головка

450 нм

  • Выходная мощность: импульсная 15 Вт, средняя 8 Вт
  • Частота модуляции: TTL модулированный, 0В-off 5В-on
  • Частота ШИМ

    Подключаются модули к источнику постоянного напряжения 12 В, различаясь только током потребления. На станке для подачи питания служит специальный разъём на плате CNC, а при необходимости можно задействовать обычный импульсный блок питания, воткнув штекер в стандартное гнездо через такой переходник (идёт в комплекте).

    TTL управление осуществляется через специальный блок, с помощью ШИМ импульсов. Схемы нет, но вот фото этой платы с деталями в хорошем качестве.

    TTL БП плата

    Какую выбрать мощность лазера

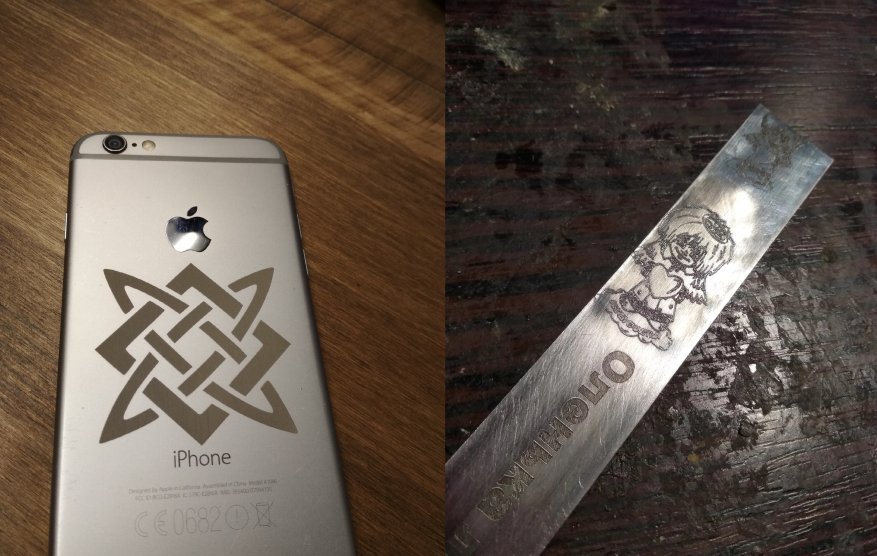

    С самой мощной из доступных, 15-ваттной головкой, удаётся легко выполнять гравировку не только на дереве, но и почти на любом типе металла (одни поддаются выжиганию лучше — другие хуже). С лазером до 5 ватт получится гравировать и резать дерево, картон, пластик, кожу. Ну а модель на 1 ватт особым результатом не удивит — только картон и фанера.

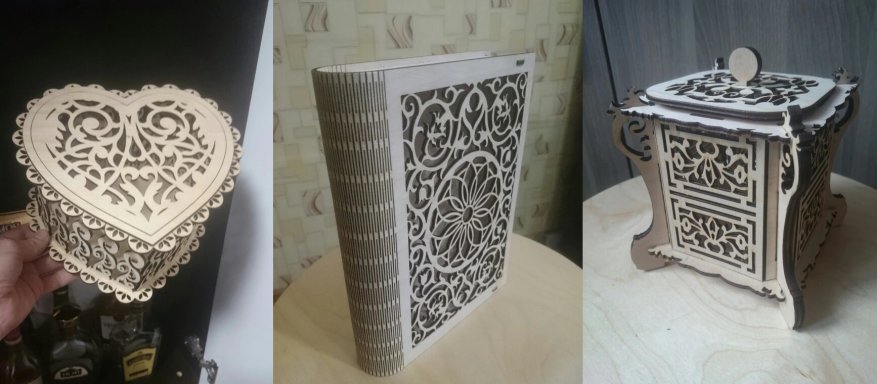

    Резка лазером — примеры

    Примечание:

    Головка будет выдавать 100% от интенсивности лазерного излучения, когда вы непосредственно подключите её к источнику питания 12 В. Не использовать более 10 минут в таком режиме, иначе лазер сгорит. Желательно чуть снизить питающее напряжение, хотя бы на 1 вольт — это существенно увеличит ресурс диода без заметного снижения мощности луча.

    Отзывы покупателей о лазерных головках

    Машинка упакована отлично +, Собрал действительно за 5 минут, даже не смотря в инструкцию +. Программное обеспечение на флешке, устанавливается элементарно, но нет на русском языке, пришлось посмотреть видео инструкцию +/ -. сам процесс гравировки как на видео, единственное на что нужно обратить внимание: простенький рисунок из папки тест на вложенном шаблоне, гравируется 10 минут (не быстро), а если что-то существенней — фото и размер со спичечный коробок более часа. Долго -. Качество гравировки, ну тут есть недочеты (пытался награвировать на ноже, ну скажем не очень получилось. И металл другой и не учел того что нож не ровный и фокусное расстояние из-за этого ушло), хотя можно их списать на мою неопытность. В целом неплохо. Поставил заслуженную 5.

    Лазер каждый день работал хуже и хуже, в итоге не гравирует на металле, продавец не отвечает, узнала у других людей что эти лазеры теряют мощность через месяц, то есть это не первый случай, никому не советую покупать эту китайщину, деньги на ветер.

    В описании рабочая зона не соответствует действительности, меньше где-то сантиметра на 2, когда режет картон то весь дым идет наружу, дышать не возможно. Подставка или сама конструкция немного не ровная, из-за чего фокусное расстояние везде получается разное. С резкой картона 1.5 мм справляется не плохо.

    Купил 8w мощности и импульсно до 15w, фанеру 2 мм простреливает быстро, доставка около 20 дней и очень долго отправляется, возможно нет в наличии но всё качественно.

    Товар соответствует требованиям по качеству. Если приспособиться, но можно качественно гравировать. Совет: 1. Даже в очках не смотреть на работающий лазер, 2. Устанавливать только на ровную поверхность, так как от толчков моторов происходит сдвиг. Жгёт не на всём, что и понятно: всего 15 ватт, фанеру 4 мм прожигает за 3-4 прохода.

    Упакован отлично. Работает хорошо, гравирует, режет. Металл пробовал гравировать на присланном образце, получилось! Сам корпус сбитый, ровный. Программное обеспечение достаточно простое, есть подробная инструкция.

    Видео использования лазера в станке ЧПУ

    2 Схемы

    Принципиальные электросхемы, подключение устройств и распиновка разъёмов

    Лазерные модули 5, 10 и 15 ватт для резки и гравировки на ЧПУ

    Помнится лет 10 тому назад, среди начинающих радиолюбителей было популярно делать лазеры из прожигающего диски диода DVD привода. При всей примитивности конструкции, с синим лазерным диодом удавалось получить мощность до 0,6 ватт, питая это дело от батареек. Но китайская промышленность не стоит на месте и теперь уже не фольгу на CD-диске, а дерево и даже металл стало возможным резать с помощью мощных современных лазерных модулей на 1-15 ватт. Все они предназначены для использования на ЧПУ станках (читайте подробнее тут) и питаются от 12 вольт. Естественно они могут работать и без сетевого питания — на 3-х литиевых аккумуляторах, что позволяет эти лазерные модули использовать… скажем так — не только в станках))

    Читать еще:  Виды передач механического движения

    Но перейдём к обзору. В нём примут участие модули на 1, 5, 10 и 15 ватт. Начнём с самого младшего, который устанавливается в мини станочки лазерной гравировки.

    1 Вт лазерная головка

    5 Вт лазерная головка

    10 Вт лазерная головка

    450 нм

  • Выходная мощность: импульсная 15 Вт, средняя 8 Вт
  • Частота модуляции: TTL модулированный, 0В-off 5В-on
  • Частота ШИМ

    Подключаются модули к источнику постоянного напряжения 12 В, различаясь только током потребления. На станке для подачи питания служит специальный разъём на плате CNC, а при необходимости можно задействовать обычный импульсный блок питания, воткнув штекер в стандартное гнездо через такой переходник (идёт в комплекте).

    TTL управление осуществляется через специальный блок, с помощью ШИМ импульсов. Схемы нет, но вот фото этой платы с деталями в хорошем качестве.

    TTL БП плата

    Какую выбрать мощность лазера

    С самой мощной из доступных, 15-ваттной головкой, удаётся легко выполнять гравировку не только на дереве, но и почти на любом типе металла (одни поддаются выжиганию лучше — другие хуже). С лазером до 5 ватт получится гравировать и резать дерево, картон, пластик, кожу. Ну а модель на 1 ватт особым результатом не удивит — только картон и фанера.

    Резка лазером — примеры

    Примечание:

    Головка будет выдавать 100% от интенсивности лазерного излучения, когда вы непосредственно подключите её к источнику питания 12 В. Не использовать более 10 минут в таком режиме, иначе лазер сгорит. Желательно чуть снизить питающее напряжение, хотя бы на 1 вольт — это существенно увеличит ресурс диода без заметного снижения мощности луча.

    Отзывы покупателей о лазерных головках

    Машинка упакована отлично +, Собрал действительно за 5 минут, даже не смотря в инструкцию +. Программное обеспечение на флешке, устанавливается элементарно, но нет на русском языке, пришлось посмотреть видео инструкцию +/ -. сам процесс гравировки как на видео, единственное на что нужно обратить внимание: простенький рисунок из папки тест на вложенном шаблоне, гравируется 10 минут (не быстро), а если что-то существенней — фото и размер со спичечный коробок более часа. Долго -. Качество гравировки, ну тут есть недочеты (пытался награвировать на ноже, ну скажем не очень получилось. И металл другой и не учел того что нож не ровный и фокусное расстояние из-за этого ушло), хотя можно их списать на мою неопытность. В целом неплохо. Поставил заслуженную 5.

    Лазер каждый день работал хуже и хуже, в итоге не гравирует на металле, продавец не отвечает, узнала у других людей что эти лазеры теряют мощность через месяц, то есть это не первый случай, никому не советую покупать эту китайщину, деньги на ветер.

    В описании рабочая зона не соответствует действительности, меньше где-то сантиметра на 2, когда режет картон то весь дым идет наружу, дышать не возможно. Подставка или сама конструкция немного не ровная, из-за чего фокусное расстояние везде получается разное. С резкой картона 1.5 мм справляется не плохо.

    Купил 8w мощности и импульсно до 15w, фанеру 2 мм простреливает быстро, доставка около 20 дней и очень долго отправляется, возможно нет в наличии но всё качественно.

    Товар соответствует требованиям по качеству. Если приспособиться, но можно качественно гравировать. Совет: 1. Даже в очках не смотреть на работающий лазер, 2. Устанавливать только на ровную поверхность, так как от толчков моторов происходит сдвиг. Жгёт не на всём, что и понятно: всего 15 ватт, фанеру 4 мм прожигает за 3-4 прохода.

    Упакован отлично. Работает хорошо, гравирует, режет. Металл пробовал гравировать на присланном образце, получилось! Сам корпус сбитый, ровный. Программное обеспечение достаточно простое, есть подробная инструкция.

    Видео использования лазера в станке ЧПУ

    ТОП Лазерных граверов с Aliexpress для различных задач. А также немного информации о сферах применения и о критериях выбора.

    Всем привет, дорогие друзья! Сегодня хотелось бы сделать подборку таких непростых устройств как, — лазерные граверы. В данной подборке я выложу не только перечень граверов, но и постараемся немного разобраться, для чего же нужны подобные станки, и по каким критериям их стоит выбирать. Также, рассмотрим граверы как для небольшой домашней мастерской, так и серьезные станки для небольшого промышленного производства.

    Сфера применения

    В каких же случаях нам могут понадобиться такие станки? На самом деле, применение лазерной гравировки ограничено только вашей фантазией, но давайте рассмотрим основные сферы применения – такие, как:

    — создание сувенирной и рекламной продукции (ручки, чашки, нанесение фирменных эмблем, создание оригинальных визиток и приглашений из дерева, металла и т.д.)

    — в создании оригинальных вещей для дизайна дома

    — в производстве (создание маркировочных табличек, изготовление оригинальных чехлов для смартфонов)

    Так что, если правильно подобрать гравер под ваши задумки, то помимо реализации своих идей, у вас появится возможность еще и хорошо заработать. Можете проверить, на площадках объявлений широко предлагают подобные услуги. Но статья не про бизнес-план, а о граверах поэтому поехали дальше.

    Читать еще:  Что называется процессом нормализации

    Важные критерии при выборе гравера

    При выборе лазерного гравера, помимо области предназначения и применения, следует учитывать и следующие моменты:

    -Мощность излучателя – чем она выше, тем с более твердыми поверхностями сможет работать гравер;

    -Качество комплектующих – именно они сделают использование прибора по-настоящему удобным;

    -Дата изготовления стеклянной трубки – дело в том, что уже через два года, даже если прибор не использовался ни разу, стекло будет хуже удерживать газ, что непременно скажется на мощности изделия;

    -Тип излучателя и способ фокусировки лазерного луча;

    -Наличие системы охлаждения – при ее отсутствии модель долго не проработает;

    -Интерфейс – он должен быть простым и понятным.

    Какие преимущества имеют китайские лазерные граверы

    Если рассмотреть данный пункт, то можно сказать, что на сегодняшний день заказывать у проверенных продавцов на aliexpress безопасно, а цена значительно ниже, нежели в магазинах по месту. Также, есть следующие преимущества:

    -На стеклянных трубках, подающих газ, всегда есть дата изготовления и установки, пользователь не покупает кота в мешке;

    -Американцы устанавливают лазерные трубки в металлический корпус. Это делает прибор дороже, однако, не несет практической пользы, трубки и так хорошо защищены от внешних травм;

    -Китайские граверы априори оснащены всем необходимым программным обеспечением, чего нельзя сказать о моделях компаний других стран.

    Таким образом, можно подытожить, что покупая тщательно выбранный китайский гравер, вы экономите на определенных деталях, но эта экономия взвешенная и оправданная.

    ТОП граверов от самого дешевого и мало функционального к более дорогим, которые подойдут для использования в производстве.

    1 KKmoon

    И начнем подборку с самой простой рабочей модели гравера под брендом KKmoon. Гравировать при помощи него можно на таких материалах как: дерево, пластик, и кожа. На полупрозрачном пластике гравировать нельзя. И первое преимущество данного гравера в том, что он не имеет подвижного рабочего стола, а для нанесения рисунка его просто необходимо поставить на поверхность, куда будет наноситься гравировка, что расширяет его функционал ввиду невозможности установки крупных предметов на подвижный стол аналогов. Рабочая область нанесения гравировки составляет 80*80 мм с максимальным размером пикселей 1070*1070. Имеет удобное программное обеспечение, и идеально подойдет для начинающего мастера. Также, объективности ради, стоит сказать, что 3000 mW это его заявленная мощность. На данное устройство более 1100 продаж и покупатели очень довольны возможностями гравера.

    Реальные примеры работы.

    2 WOLIKE 3000 mW

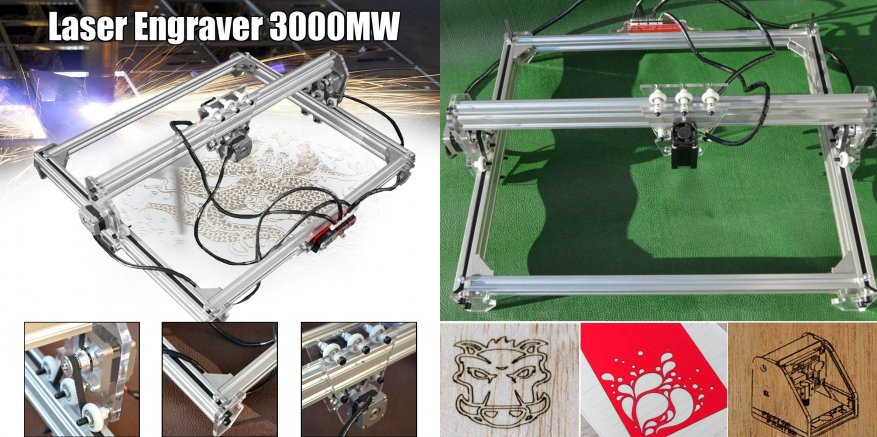

    По конструкции этот гравер похож на первый, но имеет уже более серьезные и честные характеристики. Мощность данного лазера составляет 3000 mW и имеет рабочую поверхность 50*65 см. Устройство может гравировать дерево, пластик, бумагу, кожу, резину на глубину от 1 до 3 мм в зависимости от материала. А вот с материалами такими как металл, камень или керамика он не справится. Возможности данного гравера уже позволяют использовать его в коммерческих целях полноценно, при небольших объемах. На данную модель более 1 600 продаж и много положительных отзывов. Единственный минус — некоторым может показаться, что гравер приходит разобранный.

    Реальные примеры работы.

    3 FEUNGSAKE 15000 mW

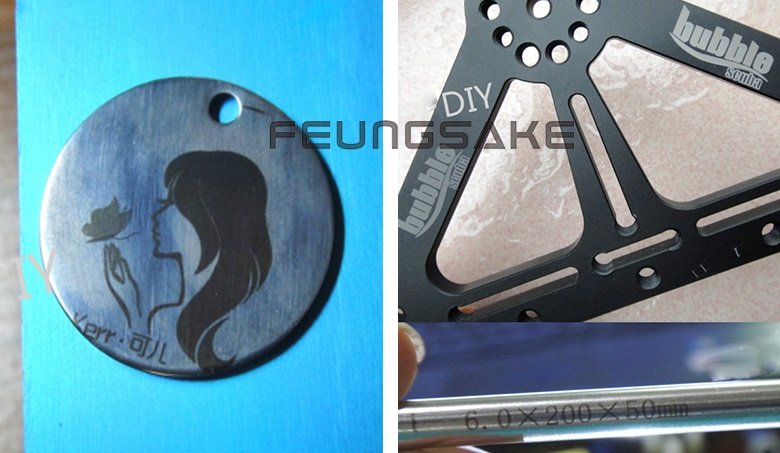

    А это небольшой гравер, но у него установлен мощный лазер в 15000 mW, благодаря чему, при помощи него можно обрабатывать даже сталь. Также, при помощи данного лазера можно резать дерево и другие схожие материалы толщиной до 5 мм, в зависимости от твердости. Имеет не очень большое количество продаж, но и цена у устройства не маленькая, это профессиональный инструмент.

    Реальные примеры работы.

    4 Lcspr 4040 50W

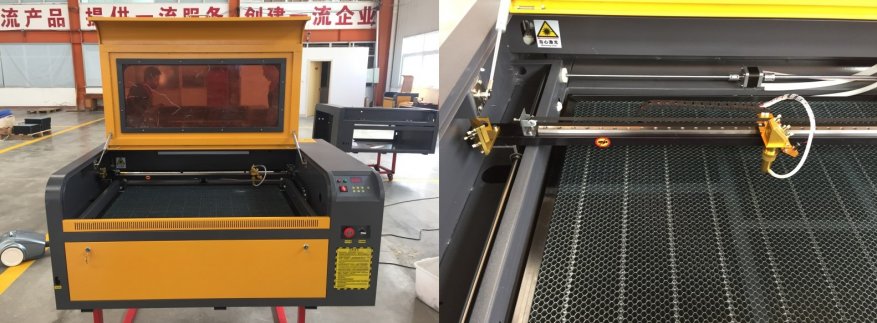

    Как вы наверное уже поняли из заглавия, мощность лазера на данном устройстве составляет 50W. Тип лазера на данном устройстве Co2 лазерной трубки. Данная модель может использоваться на производстве. Имеет рабочую зону 40*40 см и точность позиционирования лазера 0,01 мм, а также скорость гравировки и резки 1-600 мм/сек. Обрабатываемый материал крепится на специальный сотовый стол, который можно регулировать по высоте. Данный станок имеет систему водяного охлаждения, для которой лучше использовать дистиллированную воду. Можно обрабатывать практически все часто используемые материалы, включая прозрачные. Например, станок может резать прозрачное оргстекло 6 мм без сложностей, и также дерево. А что касается стали, то конечно речь идет только о качественной гравировке. У станка много плюсов и за эти деньги вы получаете качественный станок для серийного производства, который приезжает в идеальной упаковке, а по месту нет никаких дополнительных пошлин, продавец оплачивает все сам. Покупатели очень довольны данной моделью.

    реальные примеры работы

    5 HCZ 100W

    А это еще более мощная версия модели, рассмотренной выше, — станок с лазером в 100W. Имеет увеличенные размеры рабочего пространства 90*60см, а также увеличена скорость работы на 1-800 мм/сек, а скорость резки составляет 1-50 мм/сек. Толщина резки варьируется в зависимости от материалов, и составляет от 0 до 20мм. Это очень хороший, быстрый и надежный станок для цеха.

    Реальные примеры работы

    6 HCZ 30W

    Данная твердотельная модель дороже газовых, но более точная и надежная. Гравер идеально подходит для обработки металлов. Среди аналогов по бюджету, у данной модели самая высокая интенсивность луча, которая в процессе долгой эксплуатации не падает. Данный станок обеспечивает хорошую точность и скорость работы. А также в станке использовано оборудование хорошего и надежного качества. Рабочее поле составляет 110*110 мм

    Читать еще:  Отключился свет в квартире куда звонить

    Реальные примеры работы

    US $2,797.25 — 2,894.40

    На этом все, дорогие друзья, надеюсь, данная статья была вам полезна и интересна. Спасибо за внимание, а для тех, кто хочет получать больше информации об интересных товарах с Aliexpress, подписывайтесь на Telegram канал моего друга или на сообщество в VK.

    Как выбрать лазерный гравер

    В современном мире лазерный гравер с каждым годом становится все более и более популярным. При помощи лазерного гравера можно осуществлять не только резку, но и гравировку. Гравировка производится при помощи сфокусированного лазерного луча.

    Как выбрать лазерный гравер СО2?

    Двадцатый век является самым успешным за историю человечества в области открытий в сфере промышленности, Генри Форд изобрел конвейерное производство и запустил фазу автоматизации и оптимизации производств, постепенно в нашем обиходе начали появляется устройства, приспособления и инструменты позволяющие значительно уменьшить время на производство того или иного товара.

    Лазерный гравер тому не исключение. В прошлом люди тратили много времени на изготовление пано и картин при помощи выжигателей и ручного инструмента для гравировки, в современном мире гравировка в среднем занимает от 5 — 40 минут, в зависимости от масштаба изображения.

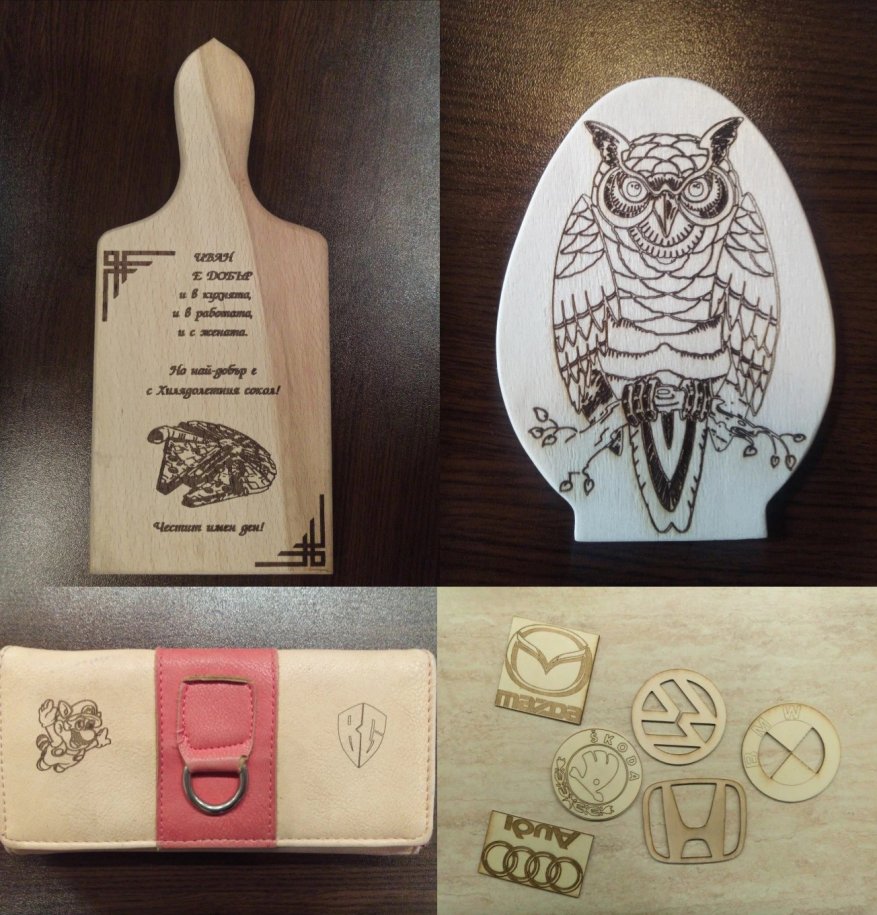

    Лазерный гравер чаще всего используется в производстве сувениров и рекламы. В сувенирной отрасли гравер используется при производстве магнитов, который, я думаю красуется у каждого в доме на холодильнике, побывав в том или ином незнакомом городе или музее.

    В рекламной отрасли лазерный гравер используется при производстве бейджей для официантов, меню холдеров, элементов декора кафе или ресторана, производство резных салфеток и многое-многое другое, гравер обрабатывает все не металлические материалы, можно даже на бокалах, стаканах и бутылках делать индивидуальную гравировку, все зависит от фантазии.

    Перед тем, как остановить свой выбор на том или ином гравере, мы рекомендуем определится с материалами, которые планируем гравировать, металл или не металл.

    Какой лазерный гравер лучше выбрать мы опишем ниже.

    Лазерный гравер по металлу

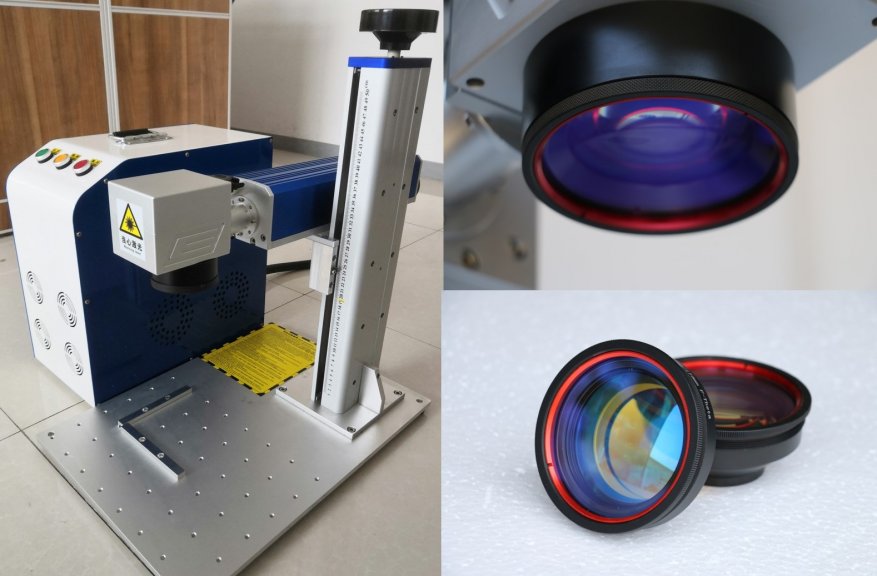

    Лазерный гравер по металлу, маркер по металлу, наносит гравировку при помощи иттербиевого (волоконного) излучателя, минимальный символ наносимый лазерным маркером составляет 1,5х1,5 мм., что позволяет делать штрих-код, QR-код без проблем.

    Микрошрифт на инструменте, логотипы производств и многое другое можно наносить быстро и эффективно, гравировка служит долгие года и не сотрется в течении долгого промежутка времени. Рабочие поля лазерных маркеров от 100х100 мм. — 300х300 мм.

    Граверы по не металлическим материалам

    Другой вид граверов, это граверы по не металлическим материалам. Этот вид может и резать и гравировать все не металлические материалы, фанеру, пластики, все виды дерева, стекло, зеркало (только гравировка), гранит и другие виды камня (только гравировка).

    Рекламно-сувенирные производства чаще всего выбирают оба вида граверов, чтобы гравировать и металлы, и не металлы. Рабочие поля граверов по не металлам от 200х200 мм. — 1600х1000 мм.

    Как выбрать лазерный гравировальный станок по металлу?

    Универсальных станков, которые способны и резать, и гравировать в промышленных масштабах металл еще не изобрели, есть частные изобретения, но в серийном производстве, промышленных станков с характеристиками и резчика и гравера металла — нет.

    Исходя из выше сказанного есть оборудование для нанесения гравировки на металле — Лазерный маркер и есть станки с ЧПУ для резки металла. Маркеры отличаются мощностью излучателя: иттербиевые (волоконные): 20,30, 50 Вт, СО2: 60,80,90,100 Вт.

    Маркер с волоконцам излучателем наносит гравировку по металлическим материалам, СО2 маркер наносит гравировку по не металлическим материалам. Чем мощнее маркер, тем быстрее будет происходить процесс гравировки при равных материалах.

    Чем большее рабочее поле маркера необходимо, тем потребуется более мощный излучатель маркера. Лазерные маркеры могут дооснащаться поворотной осью, конвейерной лентой, датчиками появления материала на поверхности рабочей зоны (при конвейерном типе) и так далее.

    Далее мы рассмотрим лазерные станки для резки металлов

    Станки для резки металла. В нашем ассортименте есть СО2 станки с мощностью до 180 Ватт, для тонких металлов (1-1,5 мм., черная сталь) и иттербиевые (волоконные) с мощностью излучателя до 12 кВт. (резка до 22 мм. черная сталь).

    Бюджетная версия станка для резки металлов оснащена излучателем Reci W6 или Raci W8 c мощностью от 130-180 Ватт, такая мощность позволяет резать оцинкованную сталь и черный металл в кислородной среде до 1-1,5 мм., гравировка наносится в виде насечек, гравировка заливкой будет неоправданно дорогой, для этого есть станки, которые сделают гравировку по металлу значительно быстрее и качественнее — лазерный маркер.

    Как выбрать станок по металлу?

    Для начала нужно определить самые ходовые материалы, которые предполагаются для резки. Далее определится с размером рабочего стола 1300х900, 1300х2500, 1500х3000, 2000х3000, 2000х6000 мм.

    В соответствии с бюджетом, выбрать станок. Основными параметрами подбора, должны служить следующие характеристики:

    • Мощность излучателя, размер рабочего поля
    • Способ перемещения по осям (Шарико-винтовая пара/зубчатая рейка)
    • Вид приводов используемых для передвижения по осям (микрошаговые двигатели/серводвигатели)
    • Способ передачи в движение по осям (редуктор планетарный/ременная передача)
    • Программное обеспечение
    • Автофокусировка/ручная фокусировка на материале
    • Система охлаждения (чиллер).

    По всем выше перечисленным параметрам и устройствам полную консультацию можно получить в отделе продаж (ссылка).

  • Ссылка на основную публикацию
