Как запитать дом от генератора через розетку

Как подключить генератор к сети дома

Источники автономного электрического питания в зависимости от типа устройства отличаются друг от друга как способами подключения в сеть, так и схемами. Имеются отличия между ручным и автозапуском генерирующих устройств. Также нужно знать некоторые нюансы того, как подключить генератор к сети дома, в частности, трёхфазных и однофазных приборов для генерации электрического тока. Но обладая определёнными навыками и познаниями, как правильно подключить генератор к дому, можно без особого труда самостоятельно осуществить подключение автономного электрогенератора и запитать домашнюю сеть от резервного источника.

Подключение в экстренных случаях

Бывают ситуации, когда нет времени на подготовительные работы по интегрированию автономного генератора в электрическую сеть домашнего хозяйства, а воспользоваться электроприборами нужно срочно. Есть несколько способов «пожарного» подключения генератора к сети загородного дома.

Подсоединение напрямую через розетку

Этот метод подключения источника электроэнергии к сети является наиболее быстрым и простым. Он требует лишь приобретения или самостоятельного изготовления специального удлинителя со штекерными окончаниями. Естественно, производители приборов для автономной генерации электротока настоятельно не рекомендуют такой способ внедрения в электросеть генераторов, но его простота привлекает, и, как правило, владельцы такой техники с малой и средней мощностью довольно часто применяют такое подключение в экстренных случаях.

Идея этого метода довольно проста: если при параллельном подключении всех потребителей в домашней сети подать в одну из розеток «фазу» и «ноль», то и в других розетках появится напряжение.

Но такая простая схема подключения бензогенератора к домашней сети имеет и свои недостатки, которые обязательно нужно учесть, чтобы избежать неприятностей во время эксплуатации. Их немного:

  • Излишняя нагрузка на провод.
  • Необходимость отключения вводного автомата.
  • Применение устройств защиты.
  • Невозможность отслеживания возобновления электропитания от штатной линии электропередач.

Обращение внимания на эти моменты позволит исключить поломку генерирующего устройства и обеспечит безопасность его использования.

При детальном рассмотрении такого нюанса, как перегрузка проводки, можно отметить, что при использовании генераторов с мощностью до 3 тыс. Вт этим моментом можно пренебречь, так как стандартная розеточная проводка имеет сечение 2,5 мм кв., а розетки рассчитаны на ток 16 А. Согласно характеристикам такой проводки, она может выдерживать потребляемую мощность до 3,5 кВт. При использовании более мощных устройств генерации электрического тока стоит следить за тем, чтобы суммарная потребляемая мощность включённых приборов не превышала 3500 Вт. В противном случае произойдёт перегрев и выход из строя проводки.

Включая бензиновый (либо дизель) генератор через розетку в электрическую сеть, необходимо произвести её отключение от внешней сети. Это делается путём выключения автоматов на входе. Иначе электрический ток, вырабатываемый автогенераторам, уйдёт к соседям. А при повышенной нагрузке аппарат просто заглохнет. Но если пойдёт подача тока из магистрали, то такая ситуация гарантированно приведёт к сожжённой обмотке генератора.

При домашней проводке, смонтированной по требованиям ПУЭ, розеточные линии дополнительно защищены ещё и УЗО (устройствами защитного отключения). Нюансы состоят в том, что при включении бензогенератора в сеть нужно не только не перепутать полярность (фаза-ноль), но и в некоторых УЗО подключение источника питания производится к верхним клеммам, а нагрузки — к нижним. При неправильном подсоединении автогенератора система сработает на выключение, а переделывать всю схему электроснабжения ради нескольких часов работы от автономной электростанции — занятие довольно трудоёмкое и затратное по времени.

Розеточная «запитка» домашней или дачной электросети неудобна ещё и из-за невозможности отследить появления разности потенциалов в магистральной сети, чтобы вовремя перейти с автономного питания на внешний источник.

Интеграция через распределительный автомат

Оптимальным вариантом подключения генератора к сети дома считается подсоединение через автомат распределения тока. Но и при таком методе включения нужно обратить внимание на ряд моментов, чтобы избежать ненужных неприятностей при эксплуатации генератора.

Самый простой способ подключения бензогенератора к сети дома — схема внедрения в электросеть с помощью розетки, смонтированной рядом с распределительным автоматом и схематично размещённой после электросчётчика, но перед распредавтоматом. Подобные розетки остаются под напряжением при выключении распределительного автомата, но включённом вводном автомате.

Если нужно энергоснабжение домашней сети от автономного источника, то вводящий автомат отключается, а устройство для генерации тока подсоединяется к розетке. В этом варианте ограничение по нагрузке упирается исключительно в пропускную характеристику этой розетки (обычно 16 ампер).

Отсутствие в домашней проводке подобной розетки немного усложнит выполнение подключения через распределительный автомат. Нужно просто откинуть штатную вводную проводку от распределителя, а на её место подсоединить «фазу» и «ноль» от автогенератора. И, если в проводке есть в наличии УЗО, нужно соблюсти полярность при подключении.

Когда произойдёт отсоединение вводной проводки основной линии от распредавтомата сети дома, появляется возможность не выключать вводный автомат, а на освободившиеся окончания отсоединённых проводов присоединить контрольную лампу. При подаче энергоснабжения из линии электропередач она засветится, сигнализируя о необходимости перехода с автономного источника на внешнюю подачу энергии в сеть.

Использование перекидного рубильника

По сути, это тоже подключение к распределительному автомату, только без необходимости отсоединения вводной проводки. Перед автоматом монтируется переключатель на три позиции, позволяющий избежать откручивания проводки. Задача этого рубильника заключается в том, чтобы переключать питание сети с одной ветки на другую (от внешней сети или генератора). Подбирать рубильник для выполнения такой функции нужно с 4 вводными клеммами (2 «фазы» и 2 «ноля»), так как генератор имеет собственный «ноль», и трёхклеммный переключатель в этом случае не подойдёт.

Альтернативой 3-позиционного переключателя может стать установка рядом пары двухполосных автоматов, но повёрнутых друг к другу на угол 180 градусов. Клавиши обеих устройств скрепляют штифтами через специально предусмотренные для этих целей отверстия. В работе при переключении клавиш, например, вниз, такая комбинация автоматов будет блокировать питание сети от внешней линии и открывать путь для электротока, вырабатываемого автономным генератором. Обратное же действие с клавишами приведёт к пропуску тока из линии электропередач и блокировке поступления энергии от генератора.

Устанавливать такой переключатель для удобства стоит в непосредственной близости к устройству для генерации, так как его запуск происходит в определённой последовательности:

  1. Непосредственный пуск двигателя генератора.
  2. Прогрев устройства.
  3. И только потом подключение нагрузки.

Естественно, удобнее выполнять эти действия и контролировать процесс в одном месте.

Для исключения работы генератора впустую, то есть когда на резервную линию уже будет подано напряжение, необходимо перед рубильником смонтировать вывод для лампы. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач.

Простой способ организации автопереключения

Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.

При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

Автозапуск бензогенератора

Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома. Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.

Идею принципа работы такой схемы можно выразить в 3 пунктах:

  1. Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
  2. Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
  3. При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.
Читать еще:  Сила удлинения пружины формула

Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.

В момент исчезновения напряжения в магистрали катушки пускателей, связанные с основной сетью, перестанут удерживать в разомкнутом состоянии контакты, включающие зажигание стартера, и в замкнутом — силовые контакты основной линии. Это приведёт к включению зажигания в бензогенераторе и отсоединению домашней сети от внешней магистрали.

Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.

После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.

Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.

При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.

Узнаем, как подключить бензогенератор к сети дома

Бензиновый генератор или его дизельный аналог, при их небольшой стоимости, – наиболее подходящий источник аварийного энергообеспечения частного дома либо дачи. Подобные установки удобны в транспортировке и эксплуатации. К электромонтажу бензогенератора, как и к его выбору, требуется ответственный подход. Неверное подсоединение может стать причиной поломки бытовой техники или короткого замыкания проводов в доме, не говоря уже о том, что оно представляет опасность для жизни. Но если знать, как подключить бензогенератор к сети дома правильно, восстановить работу электроприборов можно быстро и безопасно.

Как делать нельзя?

При подключении бензогенератора к дому нельзя подсоединить его к любой находящейся рядом розетке, заблаговременно выключив автоматы на распределительном щитке.

Мощность генератора может быть намного больше пропускной способности розетки (обычно последняя рассчитана на 3500 Вт). Результат – короткое замыкание из-за превышения максимальной нагрузки, возгорание.

Если при этом еще и не отключать автоматы основной линии, то подача энергии в сеть приведет к поломке генератора.

Подключение питания дома через розетку допускается только для маломощных (до 4 кВт) установок. Но даже в этом случае лучше подсоединять к генератору электроприборы через удлинитель. Для мощных станций необходимо использовать систему автозапуска – АВР либо рубильник реверсивного типа.

Основные задачи подключения

При электромонтаже нужно учитывать следующие показатели:

  • необходимость в автоматике;
  • месторасположение в плане экономичности и безопасности;
  • выбор запаса;
  • частоту отключения сети;
  • потребляемую мощность с учетом потерь.

Немаловажно создание подходящей схемы подключения бензинового генератора.

Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании. Подключение вручную для частного дома – наиболее щадящий режим. Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже. Также используют частичную автоматизацию, ведь полуавтоматы обходятся недорого. Вне зависимости от выбранного способа, нужно присматривать за работой системы.

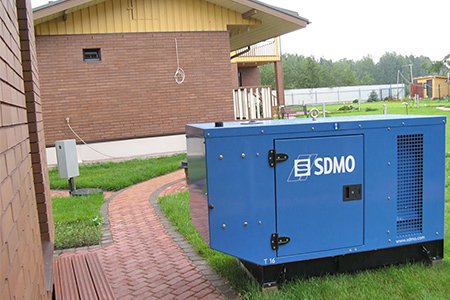

Где разместить станцию?

Помещение должно быть сухим, с хорошей вентиляцией. Кроме того, от генератора при работе исходит очень неприятный гул. С учетом этих нюансов, лучше поставить и подключить электроустановку в гараже, хозпостройке или под навесом.

Установка электрогенератора производится на основание, не имеющее жесткой связи со зданием. Можно поставить аппарат на специальные амортизаторы либо на подушку из резины. Это помогает снизить звук генератора.

Инструкция по подключению к сети

После выбора подходящего способа подключения можно приступать к электромонтажу.

Самый простой способ – приборы подключаются к розетке генератора. Дополнительные манипуляции в этом варианте не требуются. Но чтобы подключить мощный бензогенератор к дому, этот метод не подойдет. Здесь нужно действовать по следующей инструкции:

  • Обеспечиваем отдельный ввод. Его выполняем медным кабелем высокого сечения (не менее 4 мм2) и протягиваем от распределительного щитка до места установки бензогенератора.

  • Устанавливаем рядом со щитком перекидной рубильник либо трехходовой переключатель для того, чтобы выполнить подключение бензогенератора.

Подключать генератор можно с помощью полуавтоматической системы или АВР – об этом можно прочитать ниже.

Схемы подключения

Как правильно подключить бензогенератор через рубильник либо трехходовой переключатель? От них идет три провода. К одному подключается сеть генератора, к другому — коммунальная сеть, к третьему – электрооборудование. Сверху к переключателю подсоединяют питание от энергосети, снизу – провод от бензогенератора. К средним контактам подключают потребителей электричества. Рубильник устанавливают после счетчика, но перед вводными автоматами.

Можно применить схему полуавтоматического подсоединения. После отключения центрального энергоснабжения нужно запустить аппарат. Дополнительно установленное реле времени включает контактор бензогенератора после прогрева двигателя.

При появлении основного электрообеспечения произойдет переключение на него, а дополнительное реле остановит генератор.

Автоматическое подключение еще легче. Система АВР автономно запускает резервный источник энергии при отключении городской сети. Блок подключается к распределительному щитку. Соединение с бензогенератором осуществляется кабелем.

Дополнительно к использованию АВР возможно применять следующие устройства: стабилизатор напряжения, инвертор, ИБП.

Схема подключения домашней сети к трехфазному генератору сложнее, своими руками без опыта ее не сделать: работу с сетями лучше доверить профессионалам.

Но подсоединять трехфазное устройство необходимо при наличии трехфазных потребителей, например, электрических двигателей станков.

Возможные ошибки

Помимо подключения к розетке мощной энергостанции, владелец дома способен допустить следующие ошибки:

  • Установить агрегат в непродуваемом подвале, что чревато перегревом и концентрацией токсичных выхлопных газов.
  • Поставить генератор под открытым небом – устройство способны испортить снег или дождь.
  • Не сделать заземление.
  • Неверно подобрать сечение кабеля ввода.
  • Выполнять переключения рубильника либо реверсивного устройства под нагрузкой.

Все эти ошибки способны вызвать короткое замыкание в цепи генератора с непредсказуемыми последствиями.

Автозапуск генератора

Подсоединение энергоустановки к домашней сети через систему автозапуска – АВР — упрощает подключение дома к резервному источнику питания. Система оснащается электростартером. Устройство автоматического запуска контролирует основную сеть сразу после подачи на него питания. Перевод на резервное электроснабжение домашней сети с АВР происходит через 10 секунд после потери напряжения в городской магистрали. Потом внешняя сеть выключается и запускается бензогенератор. После прогрева мотора в течение 20 секунд установка подключается к сети дома.

При появлении напряжения в общегородской магистрали источник отключается, и домашняя сеть начинает работать в стандартном режиме.

Применение перекидного рубильника

При выключении вводного автомата перекидной рубильник подключает питание от электростанции. Это происходит поэтапно:

  1. Отключение автоматических выключателей нагрузки.
  2. Подсоединение провода переключателя к генератору.
  3. Запуск и прогрев генератора.
  4. Подача питания на рубильник.
  5. Включение автоматических выключателей нагрузки.

При появлении электроэнергии в основной сети генератор отключают, производя вышеуказанные действия в обратном порядке.

Отдельное подключение нагрузки

Автономные источники, как правило, не снабжают питанием весь дом. Вполне хватит энергии от бензогенератора для основных потребителей: освещения и некоторых бытовых приборов. Разумно переделать домашнюю сеть, чтобы не производить множество переключений. Для этого протяните независимую линию к дежурному освещению и отдельным от общей сети розеткам холодильника, телевизора, ноутбука.

Реверсивный переключатель

Перевод на электроснабжение от бензинового генератора осуществляется реверсивным блоком. Как правило, он имеет три положения ручки: крайние — замыкающие, а средние – размыкающие. Для подсоединения автономного источника к домашней сети с низкой мощностью потребления, к примеру, на даче, подойдет однофазная схема. Вводные клеммы находятся сверху, а выводные – снизу.

Применение ABP

Система автозапуска более дорогая по сравнению с ручной, но она постоянно отслеживает напряжение в сети. При исчезновении напряжения контактор прерывает связь АВР с центральной электросетью. Включается стартер, и генератор начинает работу. Большинство владельцев генераторов отдают предпочтение применению более дешевой частичной автоматизации, работающей следующим образом:

  1. Подсоединение магистрального питания идет через контактор, размыкающийся при отключении ввода.
  2. Бензогенератор запускается вручную. В него устанавливается реле времени для прогрева мотора и автоматического перевода на подсоединение резерва к домашней сети.
  3. При восстановлении электроснабжения контактор отключается, и нагрузка снова подается с общей сети.

Полностью автоматизированная система энергоснабжения регулирует работу бензогенератора с помощью микропроцессоров.
Видео на эту тему

Монтаж контура заземления

Для самостоятельного заземления электрогенератора потребуется медный провод, металлический стержень длиной 150 см и сечением 1,5 см. Стержень вбивается практически на всю длину в почву. К нему приваривается специальный зажим или обычный болт для более простого подключения заземляющего провода. Медный кабель идет от стержня к соответствующей клемме на резервном источнике.

Читать еще:  Как правильно точить нож об точильный камень

Либо в качестве заземлителя используют железный лист размером 0,5х1 м. Заземлитель закапывают в грунт и проводом с помощью зажимов соединяют с агрегатом.

При трехфазном питании в доме специалисты советуют сделать резервной только одну фазу для подключения к бензогенератору. С нее будет питаться необходимое оборудование: холодильник, освещение, компьютер.

Перекос фаз при трехфазном подключении — частое явление, и оно может вывести из строя электропроводку дома.

Если даже после прочтения руководства по эксплуатации вы не знаете, как безопасно подключить бензогенератор к сети дома, стоит обратиться за помощью к специалистам.

Как подключить генератор к сети дома

Как подключить генератор к дому? Казалось бы, что может быть проще, завел генератор, подключил к дому и все, живем как прежде ))). Но не все так просто, как кажется с первого взгляда. В этой статье хотелось бы рассказать о том, как наш народ, желая немного сэкономить на материалах, работе квалифицированных специалистов, умудряется подключать бензиновые и дизельные генераторы.

Итак, недавно побывав в «гостях» у одного из товарищей который, по его словам, работал много лет судовым электриком и знает об электричестве все, в том числе и закон Ома 🙂 …

Так вот, причиной визита стало то, что бензиновый генератор отказывается выдавать жизненно важные 220 В.

При первом же осмотре «клиента», то есть, генератора прилегающего электрохозяйства, стала понятна причина отказа – вышел из строя блок автоматического регулятора напряжения. Немного поговорив с хозяином бензинового генератора и задав пару наводящих вопросов, понял причину выхода из строя миниэлектростанции. Все оказалось достаточно просто.

Во время отключения основного электричества, заказчик подключал генератор в ближайшую розетку, при этом отключая вводной автомат, в итоге на весь дом подавалось электричество от генератора. При появлении электричества в основной сети генератор отключался, переноска отключалась от генератора, и включался вводной автомат.

На самом деле способов подключения генератора к существующей сети дома не так уж и много, и способ, описанный выше, не годится, так как это опасно как для людей, так и для генератора. Всегда существует вероятность того, что человек ошибется в последовательности включения-отключения, что, впрочем, и произошло на данном объекте. После появления электричества наш «Судовой Электрик» заглушив генератор, забыл вынуть розетку из него. Результат ошибки уже описан выше.

Итак, как же правильно подключить генератор? Способов подключения несколько.

1) Перекидной рубильник

Самый простой это использовать перекидной рубильник в три положения 1-0-2, то есть, в первом положении объект (дом, офис) будет подключен к промышленной сети, в положении «0» нагрузка отключается. При переключении в положение «2» нагрузка подключена к резервному источнику электричества — генератору.

Чтобы было понятнее как и что куда подключать вот вам картинка.

2) Простейший блок АВР на контакторах

Второй способ немного сложнее, но тоже имеет право на жизнь. В данном случае используем простейший АВР с приоритетом основного ввода. Алгоритм работы устройства достаточно прост:

При пропадании городского электричества подходите к генератору и заводите его, если в основной сети нет электричества, замкнется контактор генератора. При появлении электричества в основной сети контактор генератора размыкается и включается контактор сети.

Путем нехитрых манипуляций можем слегка усовершенствовать этот «полуАВР», и тогда при появлении электричества в городской сети, дополнительное реле будет глушить генератор.

Также можно установить дополнительно реле времени, и тогда, при запуске генератора нагрузка будет включена через определенное время, за которое генератор выйдет на свой нормальный режим работы, то есть, он (генератор) прогреется, обороты стабилизируются.

Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.

3) Блок автоматического управления генератором

Третий способ подключения бензинового, дизельного или газового генератора к дому. Для переключения нагрузки с города на генератор рекомендуем использовать полноценный АВР — автоматическое включение резервного питания.

Этот способ, пожалуй, самый оптимальный. В данном случае блок автоматики (АВР) контролирует наличие напряжения в основной сети и в случае пропадания напряжения автоматика (АВР) самостоятельно запускает бензиновый, дизельный или газовый генератор, прогревает и переключает нагрузку на миниэлектростанцию. При появлении электричества в основной сети происходит переключение нагрузки с генератора с последующей остановкой бензинового или дизельного генератора.

Единственный минус, в данном случае, это стоимость устройства запуска генератора (АВР) и стоимость самих монтажных работ, так как для коммутации генератора и системы АВР необходимы знания и навыки по подключению генератора и автоматики. Также необходимо учесть, что для работы генераторной установки в автоматическом режиме, миниэлектростанция должна быть оборудована электростартером.

Схема подключения контроллера АВР «Контакт ЕС»

Так как приходиться регулярно заниматься инсталляцией генераторов и автоматики, в частности АВР «Портофранко», хотелось бы дать пару рекомендаций по выбору автоматики для управления генератором.

Если у Вас в качестве резервного(аварийного) источника электричества установлен простой бензиновый или дизельный генератор и у вас нет особенных требований к генератору, точнее к автоматике которая должна управлять этим самым генератором, смело берите АВР «Портофранко» серии ЛЕ (эконом-версия). Несмотря на свой ограниченный, в плане настроек-регулировок, функционал, автоматика справляется со своей задачей на все 100%. Проверено лично, и не один раз ))). И, к тому же, сэкономите немного денег, что тоже немаловажно…

Если же у вас требования к автоматике более жесткие и вам в дальнейшем потребуется дополнить вашу энергосистему дома, офиса, предприятия какими-то дополнительными устройствами, то тут, конечно же, лучше обратить внимание на АВР серии СЕ или МЕ.

К примеру, недавно пришлось выполнить не совсем стандартную задачу по обеспечению резервным электричеством одного домика, общей площадью под 600 м². Так вот, благодаря гибкости данных АВР-ов, задачу выполнили на ура ))).

Еще одной отличительной особенностью АВР «Портофранко» версий СЕ и МЕ является наличие порта RS-485, через который, используя специальный софт и переходник-адаптер, можно дистанционно посредством ПК следить и управлять работой АВРа и генератора. Адаптер и необходимый софт можно приобрести у производителя АВР.

Как подключить однофазный генератор к трехфазной сети дома

Способов подключения существует несколько. Самый первый — это подключение генератора к выделенной для этих целей группе потребителей.

Другой способ — это использование перекидного рубильника, переключателя на три положения 1-0-2, то есть, в положении «1» нагрузка запитана от промышленной (городской) сети, Среднее положение рубильника «0» — нагрузка отключена, в положение «2» — нагрузка (дом) подключена к резервному источнику электричества, в данном случае это бензиновый, дизельный или газовый генератор.

Не особо вдаваясь в конструкцию устройств, отметим лишь, что устроен перекидной рубильник или трехпозиционный переключатель относительно просто и состоит из неподвижных контактов, к которым подключаются провода (нагрузка-город-генератор) и подвижных контактов, которые осуществляют коммутацию нагрузки с города на генератор и обратно.

В случае переключения трехфазной нагрузки город-нагрузка (потребитель) коммутируются три фазы, то есть, на рубильник приходит три городских фазы А-В-С, на нагрузку уходят те же самые три фазы. В случае переключения нагрузки на генератор нам необходимо сделать так, чтобы на все три фазы поступало электричество.

Для этого необходимо немного модернизировать наш переключатель-рубильник, а именно, сделать перемычку между фазами А-В-С со стороны подключения генератора. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество.

Следующий способ подключения нагрузки к однофазному генератору, это применение контакторов. В данном случае применяют два контактора, один для питания нагрузки от городской электросети, второй контактор необходим для подключения нагрузки к резервному источнику электричества – бензиновому, дизельному или газовому генератору. Этот метод приемлем в случае использования АВР.

При питании нагрузки от города все три фазы, подключенные к контактору, идут на нагрузку. При подключении генератора, как и в случае с перекидным рубильником, на клеммах контактора в месте подключения провода от генератора нам необходимо установить перемычку между фазами А-В-С.

Что лучше использовать для переключения? Перекидной рубильник или контакторы?

Если вы не собираетесь использовать систему автоматического управления генераторами, то необходимо установить перекидной рубильник, но обязательно трехпозиционный 1-0-2.

В случае же применения блока автоматического запуска генератором – АВР, без использования контакторов вам не обойтись.

Читать еще:  Как паять медь твердым припоем

Внимание. При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов.

Чего не следует делать.

Нельзя подключать генератор методом розетка-розетка…

Нельзя подключать генератор к электросети дома используя два автомата — один вводной, который от города, второй от генератора. Обязательно когда-нибудь ошибетесь и включите не тот автомат… Что будет дальше не станем рассказывать, но в любом случае ничего хорошего…

В любом случае, если Вы намерены использовать генератор в качестве резервного источника электричества для дома, офиса, производства, рекомендуем обратиться к специалистам, которые произведут монтаж генератора быстрее и качественнее.

Как правильно подключить генератор к частному дому

Энергетическая независимость жилища — кредо многих современных домовладельцев. Чтобы интегрировать портативный генератор в домашнюю сеть, необходимо не только обладать навыками электромонтажа, но и знать основы автоматизации резервного ввода. Сегодня мы ответим на большинство вопросов по этой теме.

Почему не следует включаться через розетку

В редких случаях аварийного обесточивания принято «подкидывать» питание от генератора к ближайшей розетке. Ведь отключения электричества так редки, не правда ли, так зачем напрягаться над устройством системы резервного ввода?

Во-первых, линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Хорошо, если группа защищена отдельным автоматом, подобранным соответственно сечению кабеля, а если нет?

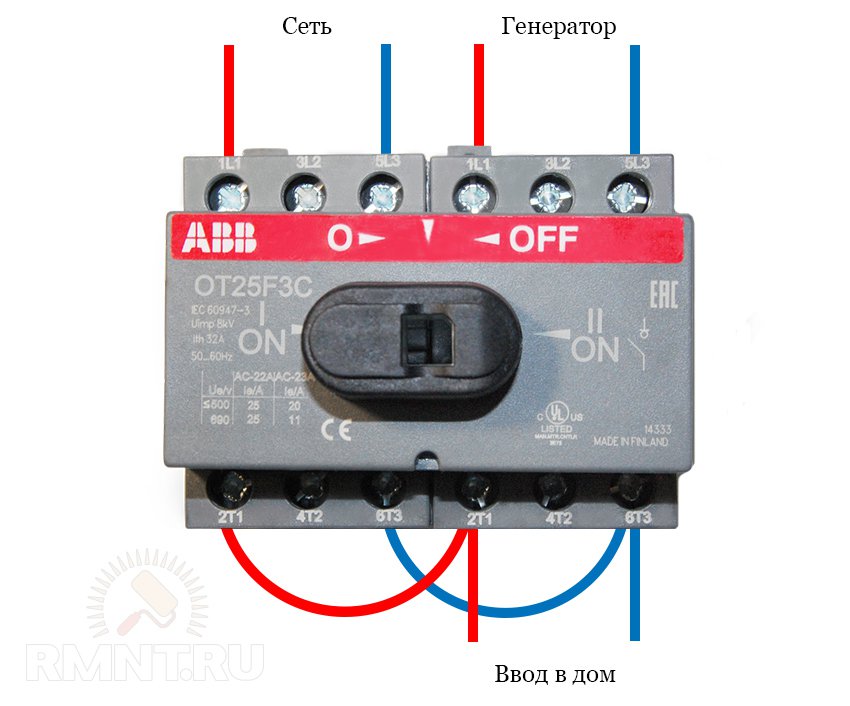

Подключение генератора к дому через трёхпозиционный рубильник: 1 — вводной автомат сети; 2 — счётчик; 3 — УЗО; 4 — генератор; 5 — трёхпозиционный переключатель; 6 — нулевая шина (N); 7 — шина заземления (PE); 8 — к потребителям

Во-вторых, нельзя полагаться на собственную обязательность. Забыть выключить вводной автомат — это обычное дело. В лучшем случае вы запитаете от генератора всех потребителей на магистральной городской линии, что, несомненно, вызовет перегруз и сильное недоумение — почему же автомат защиты постоянно срабатывает. В худшем — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с аварийным источником электроэнергии.

Ну и последний аргумент: никогда не стоит пренебрегать удобством пользования той или иной системой. Всего один поворот рубильника или работа в полностью автоматическом режиме — и вы всё время спокойны за сохранность своей электросети и оборудования, подключенного к ней.

Необходимый минимум для подключения генератора

Впрочем, для технически правильного подключения генератора к домашней электросети нужно не так много. В первую очередь — обеспечить отдельный ввод. Его рекомендуется выполнять медным кабелем высокого сечения (не менее 4 мм 2 ) и прокладывать от вводно-распределительного устройства до специально оборудованного места установки генератора.

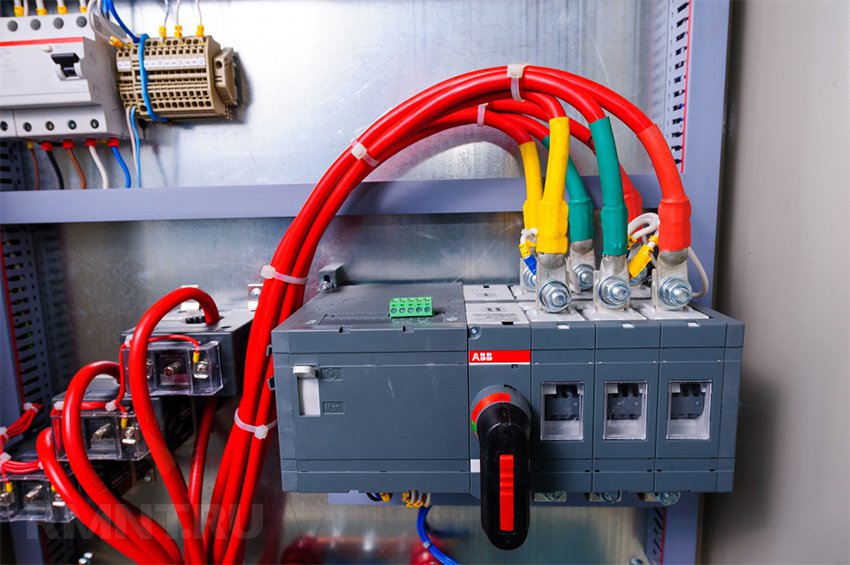

Также понадобится перекидной рубильник. Для бытовых нужд в последнее время появилось много вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку. Навскидку можно предложить целый ряд устройств. От наиболее дешёвых изделий марки TDM-63 до более добротных и надёжных устройств серии E200 от ABB или SFB от Hager.

Устройства имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.

Важно помнить, что трёхпозиционный (перекидной) рубильник работает по принципу выключателя нагрузки, в нём не предусмотрено ни теплового, ни электромагнитного расцепителя. Поэтому каждый ввод нужно дополнительно защищать автоматом, предельный ток которого определяется допустимой нагрузкой на питающую линию.

Простейшее перекидное устройство можно изготовить и самому из пары двухполюсных автоматов одного и того же производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.

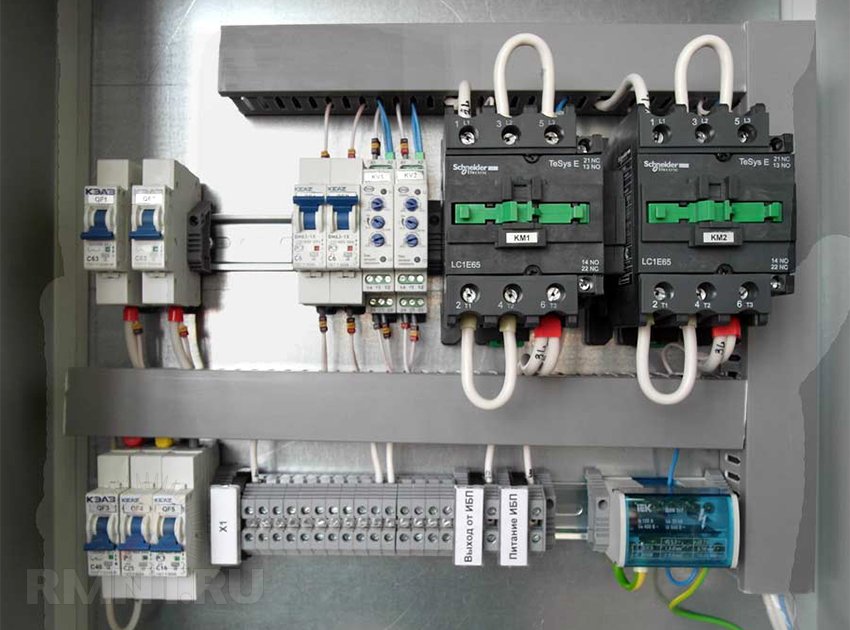

Как обеспечить автоматическое переключение

Если щиток с ВРУ расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно положиться на устройство автоматического переключения. Его схема также предельно проста, нужно лишь два модульных контактора с количеством контактных пар, равным числу фаз питания, а также парой нормально открытых и нормально замкнутых дополнительных контактов.

В обычном режиме работы городской ввод все время находится «на подхвате» включенного контактора, у которого цепь питания катушки подключена напрямую к питающей сети до разрыва. Если электричество на городском вводе пропадает, контактор отбросит и замкнётся нормально закрытая пара дополнительных контактов, которая включит второй контактор резервного ввода, или, по крайней мере, замкнёт цепь питания его катушки.

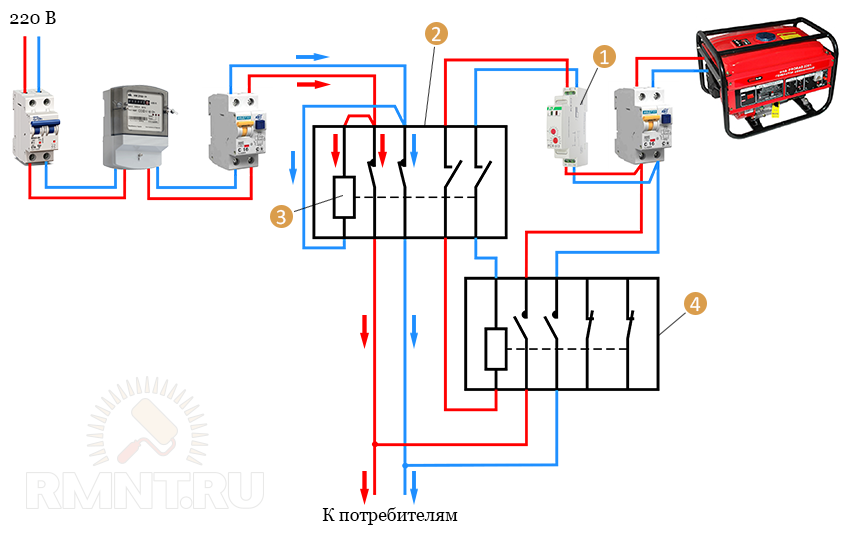

1 — реле времени; 2 — контактор основного ввода; 3 — управляющая катушка контактора; 4 — контактор резервного ввода

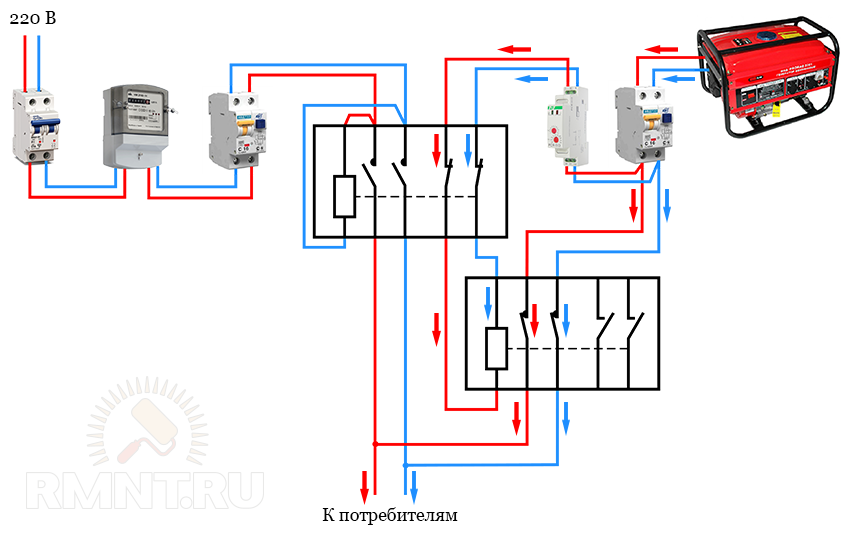

Подключение «аварийного» контактора также выполняется до разрыва питающей сети от генератора, поэтому до его запуска устройство будет оставаться в выключенном состоянии. Здесь очень полезно добавить в цепь модульное реле времени, чтобы питание потребителей включалось спустя минуту-две после запуска генератора. Это позволит двигателю прогреться и выйти в рабочий режим перед принятием основной нагрузки.

При этом цепь питания второго, резервного контактора, следует пропустить через нормально закрытый контакт коммутатора основного ввода. Таким образом, при повторном появлении напряжения на городской линии первый контактор снова включится и разомкнёт цепь питания второго ввода. Конечно, здесь бы следовало добавить устройство останова генератора, но в крайнем случае он будет некоторое время работать на холостом ходу с минимальным потреблением топлива.

Установка блока АВР с автозапуском бензогенератора

В свете вышесказанного было бы очень полезным устройство, вообще исключающее вмешательство человека в работу системы аварийного электроснабжения. Такие приборы действительно есть и работают они полностью бесперебойно, но только с генераторами, укомплектованными электрическим стартером и штатной системой останова.

Разрабатывать подобную систему самостоятельно — хлопотное дело, достойное отдельного обсуждения. При неправильной организации работы велик риск испортить оборудование. Например, если генератор имеет поломку моторной части, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта подобных устройств, первый — штатный блок электронного управления, поставляемый вместе с генератором и устанавливаемый с ним в одном помещении. Такой блок подключается согласно приложенной в инструкции схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности. Основная коммутация резервного ввода выполняется контакторами по схеме, которую мы описывали ранее. Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует вводить в работу или останавливать генератор.

1 — блок автоматического запуска генератора; 2 — контактор основного ввода; 3 — контактор резервного ввода

Второй вариант — комплектные устройства АВР с автозапуском. Это не очень обширный спектр устройств, но все они требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.

Подключение генератора через АВР: 1 — вводный автомат; 2 — счётчик; 3 — щит АВР; 4 — генератор; 5 — управляющий кабель; 6 — нулевая шина; 7 — автоматы потребителей; 8 — шина заземления

Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяют вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх- или пятижильного провода.

Возможные проблемы и неисправности

При использовании генератора вы должны иметь полное представление о характере тока, генерируемого автономным источником. Зачастую это не привычные фаза и ноль, а чередующиеся фазы с полуволной в 110–125 В относительно земли.

Такие генераторы требуют качественно выполненной системы заземления, которая не связана с защитным проводником домашней сети. Также в обязательном порядке должны коммутироваться как фазный, так и нулевой провод обоих вводов, иначе гарантирована утечка в городскую сеть.

Это и есть основная причина того, что при подключении через розетку срабатывает автомат защиты на самом генераторе. Что до устройств дифференциальной защиты, их придётся устанавливать парно — по одному на каждый ввод. Исключение из этого правила составляют трёхфазные сети, но они, в свою очередь, требуют устройства раздельных контуров заземления и зануления для стабильной и бесперебойной работы.

Ссылка на основную публикацию
Adblock
detector
