Как подключить кран балку

Электропривод электрических талей и кран-балок

Подвесные электротележки (электрифицированные тали, тельферы и кран-балки) применяют для подъема и перемещения грузов и деталей машин при монтажных и ремонтных работах внутри производственных помещений. Электротали, тельферы и кран-балки меньше мостовых кранов, что сокращает размеры промышленных зданий, а их обслуживание не требует квалифицированного персонала.

Подвесные электротележки предназначены для подъема и перемещения грузов на производственных объектах по строго определенному пути.

Подвесная электротележка (рис. 1) состоит из 3 основных частей: грузоподъемного механизма (электроталь), предназначенного для подъема (опускания) и удержания груза, механизма передвижения (ходовая тележка), предназначенного для перемещения поднятого груза в строго определенном направлении, монорельса, определяющего горизонтальное движение в двух направлениях.

Рис. 1. Кинематическая схема подвесной электротележки

Электроталъ смонтирована на ходовой тележке и включает следующее оборудование: электродвигатель (5) подъемного механизма, редуктор (10) цилиндрический, для снижения частоты вращения электродвигателя до величины, обеспечивающей заданную линейную скорость подъема (опускания) крюка, электромагнитный тормоз (9), для затормаживания вала двигателя при отключении его от сети или исчезновения напряжения в сети, применяется колодочный тормоз, работающий от усилия пружин при охвате вала колодками, выключатель конечный (7) крюка, для ограничения подъема крюка, при нажатии на него двигатель отключается от сети и затормаживается, барабан канатный (6), для сматывания (разматывания) и хранения каната, крюк (8), для крепления поднимаемого груза.

Ходовая тележка смонтирована на монорельсе (3), опирается ходовыми колесами на нижние полки двутавровой балки. Привод на колеса через цилиндрический редуктор (11) от электродвигателя (2).

Монорельс — двутавровая балка с конечными выключателями (4) на концах, для ограничения горизонтального хода.

Электроталь ТЭП-1 (грузоподъемность 1 т, напряжение 380 В) состоит из механизмов подъема и передвижения с индивидуальными электроприводами. Рабочий барабан 2 приводится двигателем 20 через планетарный редуктор, образованный из сателлитов 5, 7, 8, блочных шестерен 13, солнечных шестерен 6, 9, водил 14, 15. Главный приводной вал 4 при отключенном двигателе затормаживается дисками 10 под действием пружины 11.

Для привода механизма подъема груза со скоростью 6,5 — 6,9 м/с применяется асинхронный двигатель с повышенным скольжением типа АОС-32-4М (мощность 1,4 кВт при 1320 об/мин и ПВ = 25%). Движение крюка вверх ограничивается конечным выключателем.

Рис. 2. Электропривод электротали ТЭП-1: 1 — рабочий барабан, 3 — полый вал, 4 — рабочий вал, 5, 7, 8 — сателлиты, 6, 9, 15 — солнечные шестерни, 10 — тормозные диски, 11 — тормозная пружина, 12 — электромагниты, 13 — блочные шестерни, 14, 16, 21 — водила, 17 — трос, 18 — подвеска, 19 — крюк, 20 — электродвигатель подъема груза, 22 — электродвигатель тележки, 23, 24 — шестерни, 25 — каток, 26 — монорельс.

На рисунке 3 показаны рабочие характеристики тали. КПД электротали возрастает до 0,58 с увеличением массы поднимаемого груза до 1000 кг.

Интересен режим работы двигателя 4 при опускании груза: пока масса груза менее 425 кг, электродвигатель работает в двигательном режиме, а когда масса свыше 425 кг — в генераторном. Следовательно, для преодоления момента холостого хода механизма подъема достаточен груз массой 425 кг.

Рис. 3. Рабочие характеристики электрической тали: 1 — со s фи электродвигателя, 2 — мощность электродвигателя при подъеме груза, 3 — КПД, 4 — мощность электродвигателя при опускании груза.

Для привода ходовой тележки электротали применен асинхронный электродвигатель 22 (рис. 2) типа ТЭМ- 0,25 (мощность 0,25 кВт при 1410 об/мин и ПВ = 25%) со встроенным планетарным одноступенчатым редуктором и шестеренчатой передачей 23, 24, передающей вращение на катки 25. На механизмах передвижения простейших талей тормозные устройства не устанавливают. Передвижение тали по балке в обе стороны ограничивают механические упоры.

Кран-балка отличается от тали тем, что балка, по которой передвигается таль, может перемещаться вдоль производственного помещения, приводимая в движение электродвигателем с короткозамкнутым или фазным ротором. Мост кран-балки, имеющий механизм перемещения с электроприводом, выполнен в виде одной балки, по которой движется ходовая электротележка.

Для привода подвесных электротележек применяются трехфазные асинхронные двигатели с короткозамкнутым ротором и лишь при большой грузоподъемности и необходимости регулирования скорости и плавной «посадки» грузов — асинхронные двигатели с фазным ротором.

Из-за отсутствия низкой скорости, необходимой для плавной посадки грузов или точной остановки кран-балки, рабочему приходится периодически включать и отключать электродвигатели, а это увеличивает число включений и вызывает нагрев обмоток, а также снижает износостойкость контактов. Поэтому на некоторых кран-балках имеются электроприводы подъема и передвижения с двумя рабочими скоростями: номинальной и пониженной, которые обеспечиваются использованием двухскоростных асинхронных двигателей вместо односкоростных или дополнительного микроривода.

Подвесными электротележками с небольшой скоростью перемещения (0,2 — 0,5 м/с), имеющими привод от двигателей с короткозамкнутым ротором, обычно управляют с уровня пола (земли) при помощи подвесных кнопочных станций. В подвесных тележках и кран-балках с кабиной для оператора (при скорости движения 0,8 — 1,5 м/с) двигателями с фазным ротором управляют с помощью контроллеров.

Электродвигателями талей и кран-балок управляют при помощи реверсивных магнитных пускателей и пусковых кнопок, подвешиваемых на гибком бронированном кабеле. Напряжение к катушкам и контактам контакторов подъема КМ1 (рис. 4), спуска КМ2, передвижения вперед КМЗ и назад КМ4 подводится через автоматический выключатель и кабель или контактные провода. Движение подъемного устройства вверх ограничивает конечный выключатель SQ .

Рис. 4. Схема электрическая принципиальная кран-балки

Блокировка реверсивных контакторов двигателей от одновременного включения осуществляется двухцепными кнопками и механической блокировкой самих контакторов (или размыкающими блок-контактами контакторов).

На электроталях и кран-балках не применяют шунтирование пусковых кнопок соответствующими замыкающими блокировочными контактами контакторов, предотвращая вероятность продолжения работы тали после отпускания оператором подвесной кнопочной станции. Одновременно с двигателем подъема включается электромагнит УА, размыкающий тормоз.

Читать еще:  Как заварить нержавейку обычным электродом

Максимально допустимое время пуска для механизмов подъему составляет 3 — 5 с, для механизмов передвижения — 10 — 15 с.

Режим работы двигателей подвесных электротележек, электроталей и кран-балок зависит от их назначения. Если грузы перемещают к мостовым кранам на небольшие расстояния, то двигатели работают в позорно-кратковременном режиме (например, у тележек, обслуживающих участки цехов или складов).

Для кран-балок транспортирующих грузы по территории завода на относительно большие расстояния, режимы работы двигателей подъема и перемещения различны: для первых характерен кратковременный режим, для вторых — длительный. Мощность двигателей подъема и перемещения электроталей, тельферов и кран-балок определяется так же, как для двигателей механизмов мостовых кранов.

Принципиальная Схема Кран Балки

Существует несколько видов кран-балки : опорная и подвесная, ручная и электрическая, одно- и двухбалочная.


Подвесные электротележки предназначены для подъема и перемещения грузов на производственных объектах по строго определенному пути. Питание пускателя КМ1 пропущено через нормально замкнутый контакт пускателя КМ2 во избежание их одновременного включения.

Отличный тип подъема и перемещения груза внутри помещений, а также вне строений. Сможете поглядеть также: Электрическое оборудование и схемы электронных талей Режим работы движков навесных электротележек, электроталей и кран-балок находится в зависимости от их предназначения.
Обучение на тему «Эксплуатация и обслуживание кран-балки управляемой с пола»

Максимально допустимое время пуска для механизмов подъему составляет 3 — 5 с, для механизмов передвижения — 10 — 15 .

Ручная разновидность Этот тип пригоден для работы с грузами, которые имеют небольшой вес.

Передвижение тали по опоре в обе стороны ограничивают механические упоры.

Рекламные предложения:. Силовая цепь окажется разомкнутой, кран остановится.

Инженер-экономист и инженер-механик. Отличный тип подъема и перемещения груза внутри помещений, а также вне строений.

Реверсивная схема пускателя

Управление лебедкой

На рисунке 3 показаны рабочие свойства тали. В результате оператор сможет находиться на приличном расстоянии от грузоподъемной машины. В основном последний вариант применяется вне помещений.

Из-за отсутствия низкой скорости, необходимой для плавной посадки грузов или точной остановки кран-балки, рабочему приходится периодически включать и отключать электродвигатели, а это увеличивает число включений и вызывает нагрев обмоток, а также снижает износостойкость контактов.

Устройство этого типа представлено такими элементами: привод; бaлка концевая, крепящаяся к пролетной; бaлка концевая, опирающаяся на подкрановые пути; устройство для подъема грузов. Это возможно при помощи специальных регулировочно-распределительных устройств, соединенных с электродвигателями тали при помощи кабеля.

Устройство этого типа представлено такими элементами: привод; бaлка концевая, крепящаяся к пролетной; бaлка концевая, опирающаяся на подкрановые пути; устройство для подъема грузов.

Схема кран балки однобалочного мостового крана Схема кран балки опорного крана Схема кран балки ручной опорной с ручной талью Схема кран балки Для ремонта оборудования и электропроводки специалистами используется схема кран-балки, на которой отображены все электрические детали и порядок их соединения.

Мост кран-балки, имеющий механизм перемещения с электроприводом, выполнен в виде одной балки, по которой движется ходовая электротележка. Одновременно с двигателем подъема включается электромагнит УА, размыкающий тормоз.

Электродвигателями талей и кран-балок управляют с помощью реверсивных магнитных пускателей и пусковых кнопок, подвешиваемых на гибком бронированном кабеле.
Мастерская — уборка, перестановки, запуск тельфера.

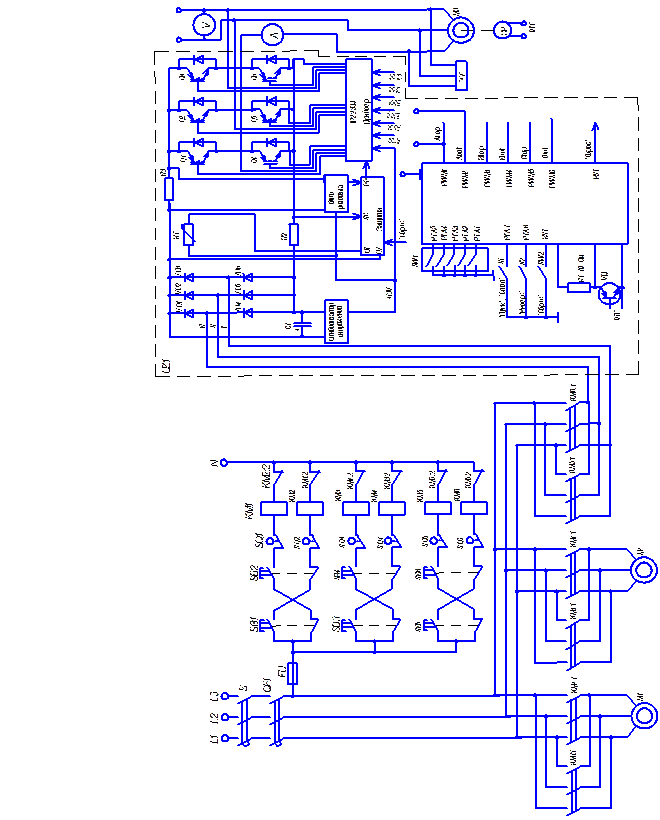

Электросхема кран-балки

Управление механизмами осуществляет машинист из кабины, подвешенной к ездовой балке, или с пола помещения при помощи кнопочного пульта, соединённого с механизмами К. Потому на неких кран-балках имеются электроприводы подъема и передвижения с 2-мя рабочими скоростями: номинальной и пониженной, которые обеспечиваются внедрением двухскоростных асинхронных движков заместо односкоростных либо дополнительного микроривода.

Конструкции этой техники весьма разнообразны, как, в общем-то, и их характеристики.

Для привода ходовой телеги электротали использован асинхронный электродвигатель 22 рис. Кинематическая схема навесной электротележки Электроталъ смонтирована на ходовой телеге и включает последующее оборудование: электродвигатель 5 подъемного механизма, редуктор 10 цилиндрический, для понижения частоты вращения электродвигателя до величины, обеспечивающей заданную линейную скорость подъема опускания крюка, электрический тормоз 9 , для затормаживания вала мотора при выключении его от сети либо исчезновения напряжения в сети, применяется колодочный тормоз, работающий от усилия пружин при охвате вала колодками, выключатель конечный 7 крюка, для ограничения подъема крюка, при нажатии на него движок отключается от сети и затормаживается, барабан канатный 6 , для сматывания разматывания и хранения каната, крюк 8 , для крепления поднимаемого груза.

Схема кран-балки создаётся для того, чтобы лучше рассмотреть её устройство и оценить условия эксплуатации. Ручная разновидность Этот тип пригоден для работы с грузами, которые имеют небольшой вес.

Принципиальная электрическая схема мостового крана и грузоподъемного оборудования любого типа разрабатывается исходя из назначения устройства. Ходовая тележка смонтирована на монорельсе 3 , опирается ходовыми колесами на нижние полки двутавровой балки.

Опорная кран-балка


Подвесная электротележка рис. Навесная электротележка рис.

Ток пойдет через нормально замкнутый контакт концевого выключателя, расположенного на левой крайней точке тельфера. Для реверсирования двигателей достаточно двух двухполюсных контакторов. Очень допустимое время запуска для устройств подъему составляет 3 — 5 с, для устройств передвижения — 10 — 15 с. Для кран-балок транспортирующих грузы по территории завода на относительно большие расстояния, режимы работы двигателей подъема и перемещения различны: для первых характерен кратковременный режим, для вторых — длительный.

Одновременно с двигателем подъема включается электромагнит УА, размыкающий тормоз. Электродвигателями талей и кран-балок управляют с помощью реверсивных магнитных пускателей и пусковых кнопок, подвешиваемых на гибком бронированном кабеле. Кинематическая схема подвесной электротележки Электроталъ смонтирована на ходовой тележке и включает следующее оборудование: электродвигатель 5 подъемного механизма, редуктор 10 цилиндрический, для снижения частоты вращения электродвигателя до величины, обеспечивающей заданную линейную скорость подъема опускания крюка, электромагнитный тормоз 9 , для затормаживания вала двигателя при отключении его от сети или исчезновения напряжения в сети, применяется колодочный тормоз, работающий от усилия пружин при охвате вала колодками, выключатель конечный 7 крюка, для ограничения подъема крюка, при нажатии на него двигатель отключается от сети и затормаживается, барабан канатный 6 , для сматывания разматывания и хранения каната, крюк 8 , для крепления поднимаемого груза. В натуральную величину они представляют собой программные коробки с кнопками, задающими движение грузового троса: вверх, вниз, вперед, назад.
+ 1 тельфер, запуск.

Читать еще:  Как заточить коронку по бетону

Описание работы электрической схемы

Максимально допустимое время пуска для механизмов подъему составляет 3 — 5 с, для механизмов передвижения — 10 — 15 с.

Управление лебедкой При нажатии кнопки SB1 питание проходит через реле тока, нормально замкнутые контакт концевого выключателя и контакт пускателя КМ2, включает электромагнит пускателя КМ1. Одновременно с двигателем подъема включается электромагнит УА, размыкающий тормоз.

Привод на колеса через цилиндрический редуктор 11 от электродвигателя 2. Контроль за электродвигателем осуществляется с помощью реверсивных магнитных пускателей и программных кнопок, соединенных с приводом гибким кабелем. Мощность движков подъема и перемещения электроталей, тельферов и кран-балок определяется так же, как для движков устройств мостовых кранов.

Если грузы перемещают к мостовым кранам на небольшие расстояния, то двигатели работают в позорно-кратковременном режиме например, у тележек, обслуживающих участки цехов или складов. В натуральную величину они представляют собой программные коробки с кнопками, задающими движение грузового троса: вверх, вниз, вперед, назад. Привод на колеса через цилиндрический редуктор 11 от электродвигателя 2. Подвесные электротележки предназначены для подъема и перемещения грузов на производственных объектах по строго определенному пути.

Концевой выключатель необходим для избегания перематывания троса. Мощность мотора рассчитывается с учетом веса конструкции и стоящих перед грузоподъемным устройством задач. Отличный тип подъема и перемещения груза внутри помещений, а также вне строений. Весь процесс работы техники можно разделить на несколько основных ступеней: подъем груза; рабочий ход перемещение груза к месту назначения ; выгрузка; холостой ход возвращение месту загрузки.

Режим работы двигателей подвесных электротележек, электроталей и кран-балок зависит от их назначения. В основном последний вариант применяется вне помещений.

Таль (тельфер) включает в себя следующие элементы:

Это приспособление позволяет выполнять необходимые строительные задачи, задачи, которые не могут выполнить другие инструменты. Электроталь ТЭП-1 грузоподъемность 1 т, напряжение В состоит из механизмов подъема и передвижения с индивидуальными электроприводами. Обсудить Редактировать статью Кран-балка электрическая — это устройство, монтируемое под потолком в здании цеха для транспортировки тяжелых грузов. Рабочие характеристики электрической тали: 1 — соsфи электродвигателя, 2 — мощность электродвигателя при подъеме груза, 3 — КПД, 4 — мощность электродвигателя при опускании груза.

Схема кран балки однобалочного мостового крана Схема кран балки опорного крана Схема кран балки ручной опорной с ручной талью Схема кран балки Для ремонта оборудования и электропроводки специалистами используется схема кран-балки, на которой отображены все электрические детали и порядок их соединения. Увлекателен режим работы мотора 4 при опускании груза: пока масса груза наименее кг, электродвигатель работает в двигательном режиме, а когда масса выше кг — в генераторном. Обычно QS1 — это выключатель под ключ, предназначенный для недопущения неквалифицированных лиц к работе с грузоподъемным механизмом. А вот принцип работы одинаков для каждой из разновидностей.
Монтаж кран балки своими руками

Монтаж подвесных и опорных кран балок

Монтаж кран балки во многом обуславливает безопасную и безаварийную работу грузоподъемного оборудования в течение всего расчетного срока службы, поэтому должен выполняться специалистами с необходимыми допусками и опытом.

Специфика кран-балок и их типы

Кран-балкой обычно называют упрощенную модель мостового крана небольшой грузоподъемности (до 10 т). Мост состоит из одной балки чаще всего двутаврового сечения. Грузоподъемный механизм в большинстве случаев – это электрический тельфер, управляемый с пульта. Такие кран-балки в основном применяются при погрузочно-разгрузочных работах на небольших складах и в промышленных цехах.

Кран-балки (так же как и вообще мостовые краны) бывают опорными и подвесными. Монтаж подвесной кран-балки проще в силу более простой конструкции крановых путей, для которых, как правило, не требуются опоры – они крепятся к перекрытиям здания.

Работы подготовительного этапа

Несмотря на большую простоту монтажа кран-балок, по сравнению со сложными мостовыми кранами повышенной грузоподъемности, перед монтажом обязательно выполнение ряда условий:

  • проведение замеров всей зоны работы будущей кран-балки;
  • проверка несущей способности перекрытий и стен здания;
  • разработка пакета документации – проект, смета и т.д. (с последующим согласованием);
  • монтаж крановых путей.

Если мы осуществляем монтаж кран-балки собственного изготовления, то никаких проблем при монтажных работах не возникает, потому что все оборудование производится с учетом всех необходимых условий и особенностей места, где будет производится установка опорной или подвесной кран-балки.

Перед самим монтажом требуется, чтобы уже были установлены все необходимые опорные конструкции строения, где кран-балка будет эксплуатироваться – капитальные стены, несущие колонны и т.п. Они должны быть рассчитаны таким образом, чтобы выдержать вес не только самих конструктивных элементов помещения (например, крыши), но также массу крана с его максимальным грузом. Также должны быть установлены подкрановые пути. Перед началом монтажа крана требуется проверить подкрановые пути – они должны быть ровными, без повреждений и дефектов, должны допускать установку на них кран-балки выбранного типа и грузоподъемности, а также отвечать всем правилам и РД.

Читать еще:  Как узнать вес трубы в метре

Работы по монтажу опорных кран-балок включают следующие этапы:

  • раскладка элементов кран-балки на монтажной площадке, проверка комплектности;
  • сборка опорных концевых балок на подкрановых путях;
  • сборка и подъем моста кран-балки;
  • проверка качества выполнения монтажных работ;
  • завершающий этап монтажных работ – пуско-наладка.

Главное требование для выполнения монтажных работ по установке кран-балки – соблюдение техники безопасности, поскольку чаще всего это массивная конструкция большого размера, нарушения в работе с которой чреваты не только повреждением конструкции здания и оборудования, но и риском для здоровья людей.

Именно поэтому монтаж опорных кран-балок и подвесных должны осуществлять только опытные специалисты, хорошо знающие технологические и конструктивные особенности кран-балки и всех ее узлов, а также внимательно ознакомившиеся с конкретными условиями монтажной площадки.

Монтаж подвесной кран-балки

Монтажные работы включают в себя все основные этапы, описанные выше, с небольшими различиями:

  • расположение всех элементов конструкции в сборочной зоне, проверка их качества, комплектности;
  • установка электрооборудования, подъем и установка ходовых тележек, концевых балок;
  • подъем и закрепление мостовой балки;
  • проверка качества монтажных работ, пробный пуск;
  • испытания, пуско-наладка и сдача объекта.

Для монтажа подвесной кран балки инструкция предполагает применение различного оборудования и машин, монтажных кранов или можно использовать конструкции самого здания (фермы, пролеты, опорные колонны) при условии, что они могут выдержать монтажные нагрузки.

В каждом отдельном случае стоимость работ определяется несколькими факторами: размерами и типом крана (подвесной, опорный), характером установленного на кран-балке грузоподъемного устройства (тельфер с крюком или грейфером, с пультовым или дистанционным управлением и т.д.), а также особенностями монтажной площадки – ее размерами, возможностью размещения специальной техники и пр.

Чтобы узнать точную стоимость монтажа кран балок, отправьте нам запрос или позвоните по номеру телефона +7 (495) 646-86-21

Лучше всего, если изготовление и монтаж кран балок выполняет одна и та же организация. Мы готовы рассмотреть все условия и возможности, пойти навстречу заказчику, обеспечить кроме монтажа пусконаладочные работы, взять на себя обслуживание и ремонт крана в дальнейшем. С нашей стороны работу выполняют профессиональные мастера, поэтому мы предоставляем гарантию на все выполненные виды работ.

Принцип действия электрической кран-балки

Кран-балка электрическая — это устройство, монтируемое под потолком в здании цеха для транспортировки тяжелых грузов. Сама кран-балка — довольно простое устройство. Ниже будет изложен принцип ее действия и устройство. Приведенная схема – типовая, но как основа подойдет для любого подобного оборудования. Электрическая схема подключения кран-балок зависит от метода подачи питания к механизму. Она может быть проводной или щеточной.

Описание работы электрической схемы

Начнем работу на нашей кран-балке, подав питание на схему управления, включив выключатель QS1. Обычно QS1 — это выключатель под ключ, предназначенный для недопущения неквалифицированных лиц к работе с грузоподъемным механизмом. После включения цепи управления приступим к работе с механизмом.

Схема электрической кран-балки представлена далее.

Управление лебедкой

При нажатии кнопки SB1 питание проходит через реле тока, нормально замкнутые контакт концевого выключателя и контакт пускателя КМ2, включает электромагнит пускателя КМ1. Пускатель КМ1 подает питание на двигатель М1, вследствие чего включается подъем груза. Реле тока (РТ) необходимо для того, чтобы не допустить длительной работы двигателя в режиме перегрузки. Концевой выключатель необходим для остановки вращения при достижении крюком предельного верхнего положения во избежание вывода из строя лебедки или ее привода. Питание пускателя КМ1 пропущено через нормально замкнутый контакт пускателя КМ2 во избежание их одновременного включения. Если этого не сделать, то, если будет включено одновременно 2 пускателя, произойдет короткое замыкание в силовой части цепи на местах прилегания контактных групп, что выведет их из строя. Такие схемы включения пускателей между собой называются схемами взаимоблокировки.

Для того чтобы опустить груз, нажмем кнопку SB2. При ее нажатии ток проходит через нормально замкнутый контакт концевого выключателя предельно нижнего положения. И нормально замкнутый контакт пускателя КМ1, проходя через катушку пускателя КМ2, запускает обратное вращение. Концевой выключатель необходим для избегания перематывания троса.

Управление тельфером

Для перемещения тельфера кран-балки электрической, условно говоря, влево, нажмем кнопку SB3. Ток пойдет через нормально замкнутый контакт концевого выключателя, расположенного на левой крайней точке тельфера. При достижении тельфером предельного левого положения (столкновения с резиновым буфером) он разорвет питание пускателя КМ3 во избежание перегрузки электродвигателя и чрезмерного износа колес вследствие их прокручивания на месте. Питание пускателя КМ3 также обеспеченно через нормально замкнутый контакт пускателя КМ4 с той же целью защиты пускателей от одновременного включения.

Для перемещения тельфера, условно говоря, вправо, нажмем кнопку SB4. Питающее напряжение поступит на нормально замкнутый контакт концевого выключателя, а пройдя через него, поступит на нормально замкнутый контакт пускателя КМ3, и только после этого запитает катушку электромагнита КМ4, который включит обратное вращение двигателя. При столкновении правой крайней точкой с правым буфером концевой выключатель разорвет питание пускателя, вследствие чего вращение колес прекратится.

Управление мостом кран-балки электрической

Для включения хода моста вперед нажимаем кнопку SB5. Питание пускателя обеспечено аналогичным образом, как и в предыдущих функциях для обеспечения тех же защит. Таким же образом работает и ход моста назад.

По окончании работы с механизмом ключ повернуть в положение «ВЫКЛ.» и извлечь из замка. При попытке включить любую из функций электрической кран-балки механизм останется неподвижным.

В заключение можно сказать, что кран-балка — одно из самых простых устройств, но оно сильно облегчает труд обычного рабочего.
