Местный вырез на чертеже

Разрез. Виды разрезов. Построение разреза

Разрез — изображение предмета, мысленно рассеченного одной или несколькими секущими плоскостями.
Мысленное рассечение предмета определяет условность изображения — разреза, и изменения других изображений не влечет, т.к. удаляют часть предмета, находящуюся между наблюдателем и плоскостью проекций, условно.

Разрез показывает внутреннюю конструкцию предмета, дает возможность избежать применения штриховых линий, затрудняющих чтение сложных элементов на чертеже. См. также Разрез

Разрезы делятся по следующим признакам:

1. От положения секущих плоскостей относительно плоскостей проекций:

— горизонтальный;
— фронтальный;
— профильный;
— наклонный.

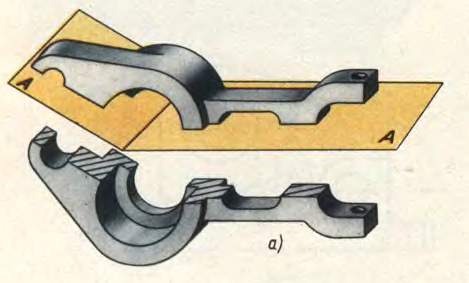

Горизонтальный разрез получают с помощью секущей плоскости, параллельной горизонтальной плоскости проекций. Горизонтальный разрез располагают, как правило, на месте вида сверху, но он может быть и вынесен в любое свободное место чертежа.

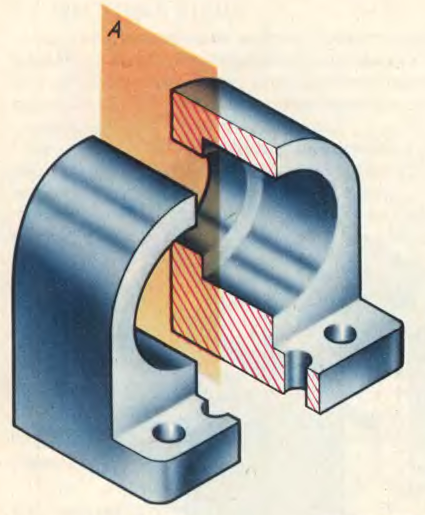

Пространственная картина образования горизонтального разреза:
1. Секущая плоскость должна быть параллельна горизонтальной плоскости проекций. 2. Секущую плоскость плоскость следует ввести в том месте модели, где наиболее полно можно выявить ее внутреннюю полость при проецировании на горизонтальную плоскость проекций. 3. Часть детали над секущей плоскостью мысленно отбрасывается. 4. Изображение на горизонтальной плоскости проекций формируют в соответствии с общими правилами выполнения разрезов.

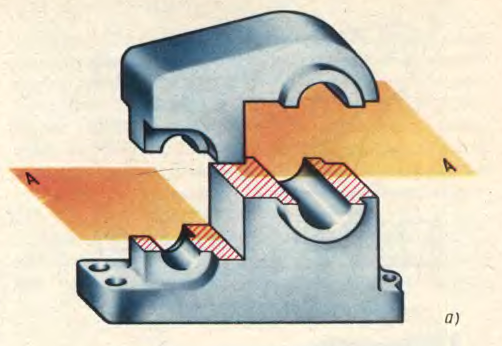

Вертикальный разрез получают с помощью секущей плоскости, перпендикулярной горизонтальной плоскости проекций. Вертикальный разрез называют фронтальным, если секущая плоскость параллельна фронтальной плоскости, и профильным, если секущая плоскость параллельна профильной плоскости проекций.

Пространственная картина образования вертикального разреза:
1. Секущая плоскость должна быть параллельна фронтальной плоскости проекций. 2. Секущую плоскость следует ввести в том месте модели, где наиболее полно можно выявить ее внутреннюю полость при проецировании на фронтальную плоскость проекций. 3. Часть детали перед секущей плоскостью мысленно отбрасывают. 4. Изображение на фронтальной плоскости проекций формируют в соответствии с общими правилами выполнения разрезов.

2. От числа секущих плоскостей:

— простой — одна секущая плоскость;
— сложный — две и более секущих плоскостей.

Сложные разрезы бывают:

— сложный ступенчатый;
— сложный ломаный.

3. От направления рассечения предмета:

— продольный — вдоль больших измерений предмета;
— поперечный — перпендикулярно большим измерениям предмета.

4. От объема рассечения предмета:

— полный, когда весь предмет рассекается;
— местный, если часть предмета рассекается.

Положение секущей плоскости указывают на чертеже линией сечения — разомкнутая линия.
При сложном разрезе штрихи проводят также у мест переходов одной секущей в другую (в ступенчатом) и пересечения секущих между собой (в ломаном).
На начальном и конечном штрихах ставят стрелки, указывающие направление взгляда (проецирования). Стрелки должны наноситься на расстоянии 2-3 мм от внешних концов штрихов.

Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.

У начала и конца линии сечения, а при необходимости и у мест переходов и пересечения секущих плоскостей ставят одну и туже прописную букву русского алфавита, причем букву всегда располагают горизонтально и с внешней стороны стрелки.
Размер шрифта для этих букв берут на 1-2 размера больше, чем размер шрифта для нанесения размеров.
Над разрезом ставят те же буквы и не подчеркивают. Оформляют подобным образом надлежащие разрезы после процесса нанесения размеров на чертеже.

При выполнении простых горизонтальных, фронтальных, профильных разрезов в случаях, когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены каким-либо другим изображением, то положение секущей плоскости не отмечают и разрез надписью не сопровождают.

При выполнении разрезов, полученных одной секущей плоскостью, но имеющих противоположное направление проецирования, рекомендуется использовать одну линию сечения, а стрелки направлены соответственно выбранным направлениям проецирования и отмечены разными прописными буквами русского алфавита.

Если местный разрез выполняют на части предмета, представляющего тело вращения, то такой разрез можно отделить от вида штрихпунктирной тонкой линией, которая и является осью этой части предмета.

Допускается соединять часть вида и часть разреза, разделяя их сплошной волнистой линией или сплошной тонкой с изломами (по типу местного разреза). При этом не существенно, какое из изображений (вид или разрез) займет большую или меньшую часть проекции. Подобный разрез не обозначают.

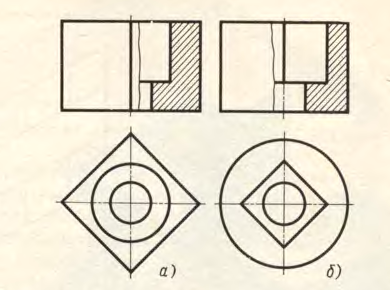

Если соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии. Половину разреза при этом, как правило, располагают справа при вертикальной и снизу при горизонтальной оси симметрии (штрихпунктирной тонкой линией).
В этом случае не верно утверждение, что здесь произвели вырез одной четверти предмета двумя, якобы секущими плоскостями. Нанесения на половине вида штриховых линий для невидимых элементов бывает излишним.

Если же при возможном сочетании половины вида с половиной разреза с осью симметрии совпадает сплошная основная линия, то ее показывают обязательно, но разделяют вид и разрез сплошной волнистой линией, показывая больше вида, если сплошная основная — внешняя или больше разреза, если сплошная линия — внутренняя.

Соединение половины вида с половиной разреза возможно не только для простых разрезов, но для сложных, когда самостоятельные изображения (вид и разрез) симметричны.

В качестве секущей допускается применять цилиндрическую поверхность и разрез развертывать. В этом случае над разрезом помещают знак «развернуто».

Допускается соединять четверть вида и четверти трех разрезов (и др. сочетания), при условии, что каждое из этих изображений в отдельности симметрично.

При сложных ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, параллельную плоскости проекций. Такой разрез допускается помещать на месте соответствующего основного вида. Сложные ломаные разрезы могут осуществляться более чем двумя секущими плоскостями. При повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на соответствующую плоскость, с которой производится совмещение. Направление поворота может не совпадать с направлением взгляда (проецирования).

Ломаный разрез образуется при рассечении детали плоскостями, пересекающимися под углом, большим 90. Как правило, одну из секущих плоскостей располагают параллельно какой-нибудь из основных плоскостей проекций. При построении изображения наклоненную плоскость совмещают (поворачивают) до плоскости, параллельной плоскости проекций. Далее ломаный разрез строят по аналогии с простым, при этом линию пересечения секущих плоскостей на разрезе не показывают. Допускается располагать ломаный разрез на месте соответствующего вида, т.е. на плоскости проекций, которой параллельна одна из секущих плоскостей.

Читать еще:  Эпоксидный пластилин секунда инструкция

ПОСТРОЕНИЕ СЕЧЕНИЙ И РАЗРЕЗОВ НА ЧЕРТЕЖАХ

Формирование чертежа детали производится путем последовательного добавления необходимых проекций, разрезов и сечений. Первоначально создается произвольный вид с указанной пользователем модели, при этом задается ориентация модели, наиболее подходящая для главного вида. Далее по этому и следующим видам создаются необходимые разрезы и сечения.

Главный вид (вид спереди) выбирается таким образом, чтобы он давал наиболее полное представление о формах и размерах детали.

Разрезы на чертежах

В зависимости от положения секущей плоскости различают следующие виды разрезов:

а) горизонтальные, если секущая плоскость располагается параллельно горизонтальной плоскости проекций;

б) вертикальные, если секущая плоскость перпендикулярна горизонтальной плоскости проекций;

в) наклонные — секущая плоскость наклонена к плоскостям проекций.

Вертикальные разрезы подразделяются на:

· фронтальные — секущая плоскость параллельна фронтальной плоскости проекций;

· профильные — секущая плоскость параллельна профильной плоскости проекций.
В зависимости от числа секущих плоскостей разрезы бывают:

· простые — при одной секущей плоскости (рис.107);

· сложные — при двух и более секущих плоскостях (рис.108)

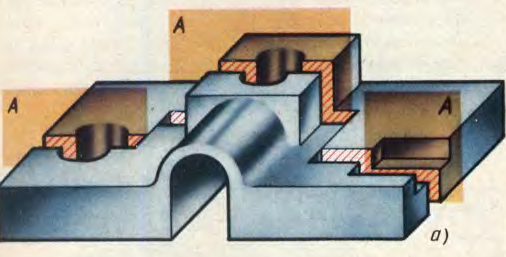

Стандартом предусмотрены следующие виды Сложных разрезов:

· ступенчатые, когда секущие плоскости располагаются параллельно (рис.108 а) и ломаные — секущие плоскости пересекаются (рис.108 б)

Рис.107 Простой разрез

Рис.108 Сложные разрезы

Обозначение разрезов

В случае, когда в простом разрезе секущая плоскость совпадает с плоскостью симметрии предмета, разрез не обозначается (рис.107). Во всех остальных случаях разрезы обозначаются прописными буквами русского алфавита, начиная с буквы А, например А-А.

Положение секущей плоскости на чертеже указывают линией сечения – утолщенной разомкнутой линией. При сложном разрезе штрихи проводят также у перегибов линии сечения. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда, стрелки должны находиться на расстоянии 2-3 мм от наружных концов штрихов. С наружной стороны каждой стрелки, указывающей направление взгляда, наносят одну и ту же прописную букву.

Для обозначения разрезов и сечений в системе КОМПАС используется одна и та же кнопка Линия разреза, расположенная на странице Обозначения (рис.109).

Рис.109 Кнопка Линия разреза

Соединение половины вида с половиной разреза

Если вид и разрез представляют собой симметричные фигуры (рис.110), то можно соединять половину вида и половину разреза, разделяя их штрихпунктирой тонкой линией, являющейся осью симметрии. Часть разреза обычно располагают справа от оси симметрии, разделяющей часть вида с частью разреза, или снизу от оси симметрии. Линии невидимого контура на соединяемых частях вида и разреза обычно не показываются. Если с осевой линией, разделяющий вид и разрез, совпадает проекция какой-либо линии, например, ребра гранной фигуры, то вид и разрез разделяются сплошной волнистой линией, проводимой левее оси симметрии, если ребро лежит на внутренней поверхности, или правее, если ребро наружное.

Рис. 110 Соединение части вида и разреза

Построение разрезов

Построение разрезов в системе КОМПАС изучим на примере построения чертежа призмы, задание для которого изображено на рис.111.

Последовательность построения чертежа следующая:

1. По заданным размерам построим твердотельную модель призмы (рис.109 б). Сохраним модель в памяти компьютера в файле с именем «Призма».

Рис.112 Панель Линии

3. Для построения профильного разреза (рис.113) начертим линию разреза А-А на главном виде с помощью кнопки Линия разреза .

Рис.113 Построение профильного разреза

Направление взгляда и текст обозначения можно выбрать на панели управления командой внизу экрана (рис.114). Завершается построение линии разреза нажатием на кнопку Создать объект.

Рис.114 Панель управления командой построения разрезов и сечений

4. На панели Ассоциативные виды (рис.115) выберем кнопку Линия разреза, затем появившейся на экране ловушкой укажем линию разреза. Если все сделано верно (линия разреза должна быть обязательно построена в активном виде), то линия разреза окрасится в красный цвет. После указания линии разреза А-А на экране появится фантом изображения в виде габаритного прямоугольника.

Рис.115 Панель Ассоциативные виды

С помощью переключателя Разрез/сечение на Панели свойств выбирается тип изображения – Разрез (рис.116) и масштаб отображаемого разреза.

Рис.116 Панель управления командой построения разрезов и сечений

Профильный разрез построится автоматически в проекционной связи и со стандартным обозначением. При необходимости проекционную связь можно отключать переключателем Проекционная связь (рис.116). Для настройки параметров штриховки, которая будет использована в создаваемом разрезе (сечении) используется элементы управления на вкладке Штриховка.

Рис.117 Построение горизонтального разреза Б-Б и сечения В-В

Если выбранная секущая плоскость при построении разреза совпадает с плоскостью симметрии детали, то в соответствии со стандартом такой разрез не обозначается. Но если просто стереть обозначение разреза, то из-за того, что вид и разрез в памяти компьютера связаны между собой, то сотрется и весь разрез. Поэтому для того, чтобы удалить обозначение, вначале следует разрушить связь вида и разреза. Для этого щелчком левой кнопки мыши выделяется разрез, а затем щелчком правой кнопки мыши вызывается контекстное меню, из которого выбирается пункт Разрушить вид (рис.97). Теперь обозначение разреза можно удалить.

Читать еще:  Схема подключения электродвигателя 220 вольт с конденсатором

5. Для построения горизонтального разреза проведем через нижнюю плоскость отверстия на виде спереди линию разреза Б-Б. Предварительно обязательно двумя щелчками левой кнопки мыши вид спереди следует сделать текущим. Затем строится горизонтальный разрез (рис.117).

6. При построении фронтального разреза совместим часть вида и часть разреза, т.к. это симметричные фигуры. На линию разделяющую вид и разрез проецируется наружное ребро призмы, поэтому разграничим вид и разрез сплошной тонкой волнистой линией, проводимой правее оси симметрии, т.к. ребро наружное. Для построения волнистой линии используется кнопка Кривая Безье, расположенной на панели Геометрия, вычерчиваемая стилем Для линии обрыва (рис.118). Последовательно указывайте точки, через которые должна пройти кривая Безье. Закончить выполнение команды следует нажатием на кнопку Создать объект.

Рис.118 Выбор стиля линии для обрыва

Сечением называется изображения предмета, которые получаются при мысленном рассечении предмета плоскостью. На сечении показывают только то, что расположено в секущей плоскости.

Положение секущей плоскости, с помощью которой образуется сечение, на чертеже указывают линией сечения, так же как для разрезов.

Сечения в зависимости от расположения их на чертежах разделяются на вынесенные и наложенные. Вынесенные сечения располагаются чаще всего на свободном поле чертежа и обводятся основной линией. Наложенные сечения располагают непосредственно на изображении предмета и обводят тонкими линиями (рис.119).

Рис.119 Построение сечений

Рассмотрим последовательность построения чертежа призмы с вынесенным наклонным сечением Б-Б (рис.117).

1. Сделаем вид спереди активным двойным щелчком левой кнопкой мыши по виду и начертим линию разреза с помощью кнопки Линия разреза . Выберем текст надписи В-В.

2. С помощью кнопки Линия разреза, расположенной на панели Ассоциативные виды (рис.115), появившейся ловушкой укажем линию секущей плоскости В-В. С помощью переключателя Разрез/сечение на Панели свойств следует выбрать тип изображения – Сечение (рис.116), масштаб отображаемого сечения выбирается из окна Масштаб.

Построенное сечение располагается в проекционной связи, что ограничивает его перемещение по чертежу, но проекционную связь можно отключать с помощью кнопки Проекционная связь.

На готовом чертеже следует прочертить осевые линии, при необходимости проставить размеры.

Местный вырез на чертеже

При выполнении машиностроительных чертежей пользуются правилами прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций.

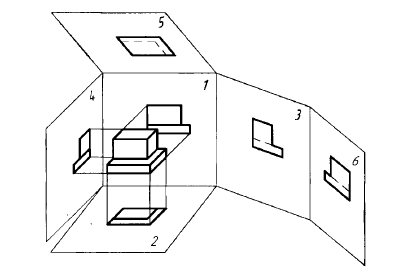

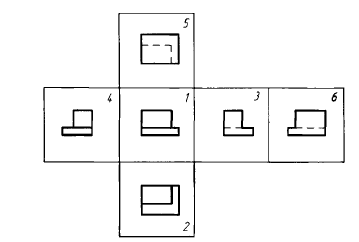

За основные плоскости проекций принимают шесть граней куба, которые совмещают с плоскостью, как показано на рисунке 52а,б. Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. В начертательной геометрии изображения предмета на чертежах называли проекциями. В инженерной графике изображения предметов в ортогональных проекциях в зависимости от их содержания разделяются на виды, разрезы и сечения.

Правила выполнения изображений — видов, разрезов, сечений на чертеже устанавливает ГОСТ 2.305—68.

Вид — изображение обращенной к наблюдателю видимой части поверхности предмета.

Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.

Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости.

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.

ГОСТ 2.305-68 п.2 устанавливае следующие названия видов, получаемых на основных плоскостях проекций (рисунок 52б):

— 1 — вид спереди (главный вид);

Все виды на чертеже должны, по возможности, располагаться в проекционной связи, что облегчает чтение чертежа. В этом случае на чертеже не наносятся какие-либо надписи, разъясняющие наименование видов.

Если виды не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций), то направление проецирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (рисунок53).

Если деталь полая или имеет внутреннее устройство в виде отверстий, углублений и т. п., на видах невидимые контуры изображают штриховыми линиями. При сложной внутренней конфигурации детали большое количество штриховых линий затрудняет чтение чертежа и нередко ведет к неточному представлению о форме детали (рисунок 54 а).

Этого можно избежать, применяя условные изображения — разрезы. При разрезе внутренние линии контура, изображавшиеся на чертеже штриховыми линиями, становятся видимыми и изображаются сплошными основными линиями (рисунок 54б). Разрезы (ГОСТ 2.305-68 п.3) разделяются в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций на:

-горизонтальные — секущая плоскость параллельна горизонтальной плоскости проекций (рисунок 55а);

вертикальные — секущая плоскость перпендикулярна горизонтальной плоскости проекций (рисунок 55б);

В зависимости от числа секущих плоскостей разрезы разделяются на:

простые — при одной секущей плоскости (рисунок 55б);

сложные — при нескольких секущих плоскостях (рисунок 55а).

Сложные разрезы бывают ступенчатыми, если секущие плоскости параллельны (рисунок 56а) и ломаными, если секущие плоскости пересекаются (рисунок 56б).

Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения должна применяться разомкнутая линия.

Читать еще:  Чертежи гриндера с размерами своими руками dxf

На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда. Стрелки должны наноситься на расстоянии 2—3 мм от конца штриха, размеры стрелок изображены на рисунке 57. Начальный и конечный штрихи не должны пересекать контур изображения. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда. Разрез должен быть отмечен надписью по типу «А—А» (всегда двумя буквами через тире) (рисунок 58).

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают (рисунок 59а, б).

При выполнении ступенчатого разреза секущие плоскости совмещают в одну плоскость, и ступенчатый разрез оформляется как простой. Линии, разделяющие два сечения друг от друга в местах перегибов на ступенчатом разрезе, не указываются (рисунок 60).

При ломаных разрезах секущие плоскости условно повертывают около линии пересечения секущих плоскостей до совмещения в одну плоскость, параллельной какой-либо из основных плоскостей проекций. На рисунке 58 показаны линии построения ломаного разреза; эти построения на чертеже не показывают. Ломаный разрез размещается на месте соответствующего вида. При этом направление поворота может и не совпадать с направлением взгляда (рисунок 61).

Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным. Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом (рисунок 62). Эти линии не должны совпадать с какими-либо другими линиями изображения.

Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой с изломом (рисунок 63). Если при этом соединяется половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии (рисунок 64).

Пpи соединении половины вида с половиной соответствующего pазpеза, pазpез pасполагают спpава от веpтикальной оси и снизу от гоpизонтальной. Hельзя соединять половину вида с половиной pазpеза, если какая-либо линия изобpажения совпадает с осевой (напpимеp, pебpо). В этом случае соединяют большую часть вида с меньшей частью pазpеза или большую часть pазpеза с меньшей частью вида (рисунок 65).

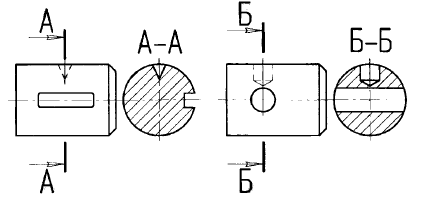

Сечения (ГОСТ 2.305-68 п.4), не входящие в состав разреза, разделяют на вынесенные (рисунки 66 и 67) и наложенные (рисунок 68). Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида (рисунок 69).

Рисунок 66 Рисунок 67

Рисунок 68 Рисунок 69

Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями (рисунок 66), а контур наложенного сечения — сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают (рисунок 68). Ось симметрии вынесенного или наложенного сечения (рисунки 67 и 69) указывают штрихпунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят.

В случаях, подобных указанному на рисунке 69, при симметричной фигуре сечения линию сечения не проводят. Во всех остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают ее одинаковыми прописными буквами русского алфавита. Сечение сопровождают надписью по типу «А—А» (рисунок 66).

Для несимметричных сечений, расположенных в разрыве и наложенных (рисунок 70а, б), линию сечения проводят со стрелками, но буквами не обозначают. Сечение по построению и расположению должно соответствовать направлению, указанному стрелками.

Допускается располагать сечение на любом месте поля чертежа, а также с поворотом, с добавлением графического знака «повернуто».

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рисунок 71а).

Если сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы (рисунок 71б).

Местный вырез на чертеже

§ 31. Местный разрез

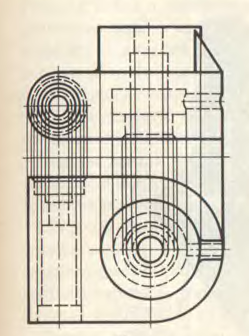

Сплошные детали в разрезе не изображают. Чтобы показать в такой детали небольшое углубление или отверстие, применяют местный разрез.

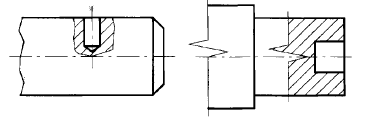

Местным называют разрез, служащий для выявления устройства предмета лишь в отдельном, ограниченном месте (рис. 243).

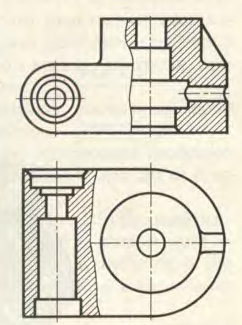

Рис. 243. Построение местного разреза

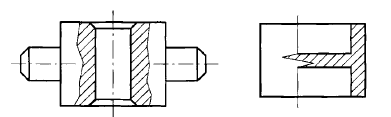

Местный разрез выделяют на виде сплошной волнистой линией, проводимой от руки; толщина линии от s/2 до s/3. Линия не должна совпадать с какими-либо другими линиями изображения, как показано на рис. 244, с надписью неправильно, где линия совпала с линией контура.

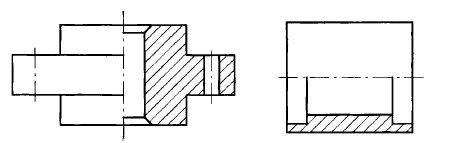

Рис. 244. Правильное и ошибочное выполнение местного разреза

Ответьте на вопросы

1. Какой разрез называют местным?

2. Когда применяют местный разрез?

3. Какой линией ограничивают местный разрез? Допустимо ли совпадение этой линии с другими линиями чертежа?

Задания к § 31

Упражнение 124

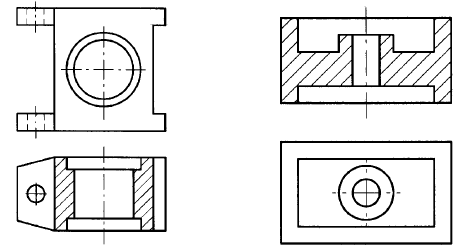

Запишите в тетради, на каком из трех чертежей (рис. 245, а-в) целесообразно применен разрез.


Рис. 125. Задание на выбор целесообразного разреза

Упражнение 125

Запишите в тетради, в каких случаях местные разрезы выполнены правильно (рис. 246, а и б). В чем недостатки остальных изображений?


Рис. 246. Задание на определение правильно выполненного местного разреза

Упражнение 126

Перечертите рис. 247. Выполните местный разрез на участке, ограниченном волнистой линией. Нанесите размеры. В примере на рис. 247, а добавьте сечение, а в примере на рис. 247, в — вид сверху.


Рис. 247. Задание на выполнение местного разреза
